Электродвигатель АИР100L2 — 5,5 кВт 3000 об/мин

Электродвигатель АИР100L2 производство ПолтаваАИР100L2 — асинхронный трехфазный электродвигатель 5,5 кВт 3000 об/мин. Имеет короткозамкнутый ротор, фактическую частоту вращения 2900 об/мин, мощность — 5,5 кВт. Питание 380В, сети переменного тока частотой 50 Гц. Тип подключения по схеме треугольник или звезда. Общепромышленный двигатель АИР 100 L2 ЧАО “Электромотор” по габаритным и присоединительным размерам соответствует ГОСТ 31606-2012. Ниже вы можете узнать технические характеристики из паспорта, цены АИР100L2 и габаритные размеры.

Электродвигатели АИР 100 L2 применяются в промышленности и аграрном комплексе: машиностроении, металлургии, станкостроении, атомной энергетике, строительстве, легкой, пищевой и перерабатывающей промышленности, речного, морского флота, животноводческих и птицеводческих комплексах.

Технические характеристики АИР100L2

В таблице каталога электродвигателей АИР указаны характеристики из технического паспорта: мощность 5,5 кВт, 3000 оборотов в минуту, напряжение, сила тока, вес, кпд и др.

Технические характеристики Электродвигатель АИР 100 L2
Мощность, кВт 5,5
Частота вращения, об/мин 3000
Номинальный ток, А 11,1
Крутящий момент 18,430
КПД, % 85,7
Cos φ 0,88
Мпуск/Мном 2,2
Ммакс/Мном 2,3
Iпуск/Iном 7,5
Масса, кг 45

Монтажное исполнение — лапы/фланец/малый фланец

По умолчанию компания Электромотор производит электродвигатели на лапах. Под заказ вы можете купить двигатель АИР 100L2 5,5/3000 на фланце или в комбинированном исполнении с наценкой 5% к основной цене. Монтажное исполнения Электромотора АИР100L2 согласно гост 2479-79 :

Монтажное исполнение трехфазного электродвигателя аир100l2

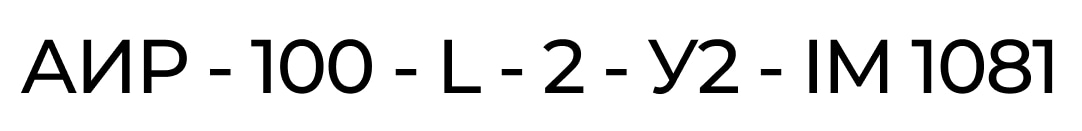

Расшифровка маркировки АИР 100 L2

Расшифровка маркировки мотора аир 100l2 с сайта производителя Электродвигатель АИР 100L2 5,5 кВт 3000 об/мин имеет бирку/шильдик:Шильдик двигателя АИР100L2 Полтава - мощность, обороты

  • АИР — тип асинхронного электродвигатель
  • 100 — условный габарит двигателя
  • L — условная длина сердечника
  • 2 — число полюсов
  • У2 — Климатическое исполнение
  • IM 1081 — монтажное исполнение лапы

Электродвигатель АИР100L2 специального исполнения:

Завод Полтава Электромотор изготавливают электродвигатель АИР100L2 в различных модификациях:

Трехфазный электродвигатель АИР100L2Е с электромагнитным тормозом ЭМТ

  • АИР100L2Е – с электромагнитным тормозом (ЭМТ);
  • АИР100L2Е2 – ЭМТ с растормаживающим устройством;
  • АИР100L2А2 – с повышенным скольжением;
  • АИР100L2 Т2 – для влажного тропического климата;
  • АИР100L2 ОМ2 – морское исполнение;
  • АИР100L2 Х2 – химостойкая защита двигателя.

Чертежи и размеры двигателя АИР 100L2

Чертеж и размеры двигателя АИР100L2 от компании Полтава Электромотор

Присоединительные размеры, мм L1 D1 G B1 Н В11 D10 L11 L30 D30 H31 L31 D24 D20 D25
Электродвигатель АИР100L2 60 28 31 8 100 205 12 140 385 215 270 63 250 215 180

Подключение электродвигателя 5,5 квт 3000 об/мин к сети 220/380 Вольт

Электродвигатель АИР 100 L2 5,5 кВт 3000 оборотов подключают к трехфазной сети 50 Гц с напряжением 220/380. На табличке шильдике указывают возможные способы подключения в зависимости от напряжения питающей сети. Переключения обмоток из одной схемы на другую, а также для подвода кабеля питания, на двигателе имеется клеммная коробка.

Схемы подключения электромоторов с напряжением питания 220/380В

С Завода обмотки подключены по «звезде» и его можно сразу подключать в сеть 380В. Данный способ соединения обеспечивает максимальный КПД электродвигателя.

Схемы подключения электродвигателя АИР100L2

Схема треугольник используется если двигатель нужно подключить к сети 220В. Трехфазный электромотор по схеме треугольник можно подключать только через конденсатор, потеря мощности 30%.

Цены электродвигателей АИР100L2 производства ЧАО Электромотор Полтава

Цена на двигатели типа АИР 100L2 5,5 квт 3000 об/мин меняется от способа монтажа, специальных исполнений и климатических условий. На рынке Украины представлены двигатели производители качественного Китая, Беларуси (Полесьеэлектромаш, Могилёвский завод “Электродвигатель”), Украины (Полтава Электромотор, ХЕЛЗ). Двигатели взаимозаменяемые по способу монтажа и креплению по ГОСТ 2479-79. Цена трехфазного АИР100L2 5,5 кВт 3000 об/мин 380 Вольт — 6530 грн с НДС.

Купить трехфазный двигатель АИР100L2 380В

Отдел продаж поможет подобрать Електродвигун АИР100L2 на складі виробника в Полтавітрехфазный электродвигатель АИР100L2 5,5 кВт 3000 об/мин. Помимо электродвигателей АИР завод производит: Мотор-редукторы и редукторы РЧМ, NMRV, насосы погружные ГНОМ, вентиляторы радиальные, вакуумные насосы НВР, компрессорные станции, задвижки реечные для элеваторов, перекидные клапаны.

Бытовой электроинструмент среднего ценового сегмента: соковыжималки шнековые СШ-1, электромясорубки ЭМ-1 «МРІЯ», измельчители кормов «Эликор», маслопрессы ПШУ-4, электрокультиваторы, пресс-грануляторы, электроточила от 800 грн с НДС, кормоэкструдеры КЭШ-2, доильные аппарат «Доярочка», электрооблущиватели початков кукурузы. Все оборудование комплектуется асинхронными электродвигателями АИР100L2 производства ЧАО Электромотор Полтава.
