 Редуктор NMRV 110

Одноступенчатый мотор-редуктор серии NMRV 110 с чугунным корпусом

Редуктор NMRV 110 — одноступенчатый червячный мотор-редуктор с передаточными числами от 7,5 до 100. Изготавливаеться в алюминиевом корпусе с межосевым расстоянием червячной передачи 110 мм. Червячные редукторы NMRV 110 производятся в Италии (Motovario), множеством заводов в Китае, Турции (PMRV 110). Благодаря использованию передовых технологий, отличается высокой точностью червячной передачи с практически отсутствующим люфтом, что обеспечивает плавную и бесшумную работу при умеренных нагрузках.

Цена: от 13800 грн

В наличии

Технические характеристики редуктора NMRV 110

В таблице представлены технические характеристики одноступенчатого червячного редуктора NMRV-110: обороты редуктора, передаточное число, кВт электродвигателя, крутящий момент, сервис фактор, КПД. Эти параметры необходимы для правильного подбора NMRV 110 при покупке.

Модель мотор-редуктора Передаточное число Обороты выходного вала, об/мин Характеристики электродвигателя Крутящий момент, Нм КПД Сервис-фактор
Частота вращения двигателя, об/мин Мощность, кВт
NMRV 110 7,5 373 2800 11 256 0,91 1,61
10 280 341 0,91 1,31
15 187 9,25 415 0,88 1,16
20 140 7,5 444 0,87 1,22
25 112 5,5 407 0,87 1,19
30 93 469 0,83 1,16
40 70 4 449 0,82 1,26
50 56 3 403 0,79 1,62
60 47 475 0,77 1,03
80 35 2,2 438 0,73 1,01
100 28 1,5 353 0,69 1,12
7,5 187 1400 7,5 347 0,90 1,66
10 140 456 0,89 1,34
15 93 662 0,86 0,98
20 70 5,5 639 0,85 1,11
25 56 4 574 0,84 1,09
30 47 648 0,79 1,08
40 35 3 639 0,78 1,16
50 28 768 0,75 0,86
60 23 2,2 649 0,72 0,95
80 18 1,5 548 0,67 1,01
100 14 1,1 474 0,63 1,05
7,5 120 900 4 283 0,89 2,23
10 90 375 0,88 1,80
15 60 543 0,85 1,30
20 45 3 530 0,83 1,45
25 36 2,2 474 0,81 1,43
30 30 534 0,76 1,44
40 23 1,5 472 0,74 1,69
50 18 565 0,71 1,23
60 15 1,1 478 0,68 1,39
80 11 590 0,63 0,99
100 9 0,75 462 0,58 1,37

Чертеж и размеры червячного редуктора NMRV 110

На чертеже указаны габаритные и присоединительные размеры мотор-редуктора NMRV-110. У нас можно купить NMRV 110 с боковыми фланцами FA/FB/FC/FD, односторонним или двухсторонним выходным валом, реактивной тягой.

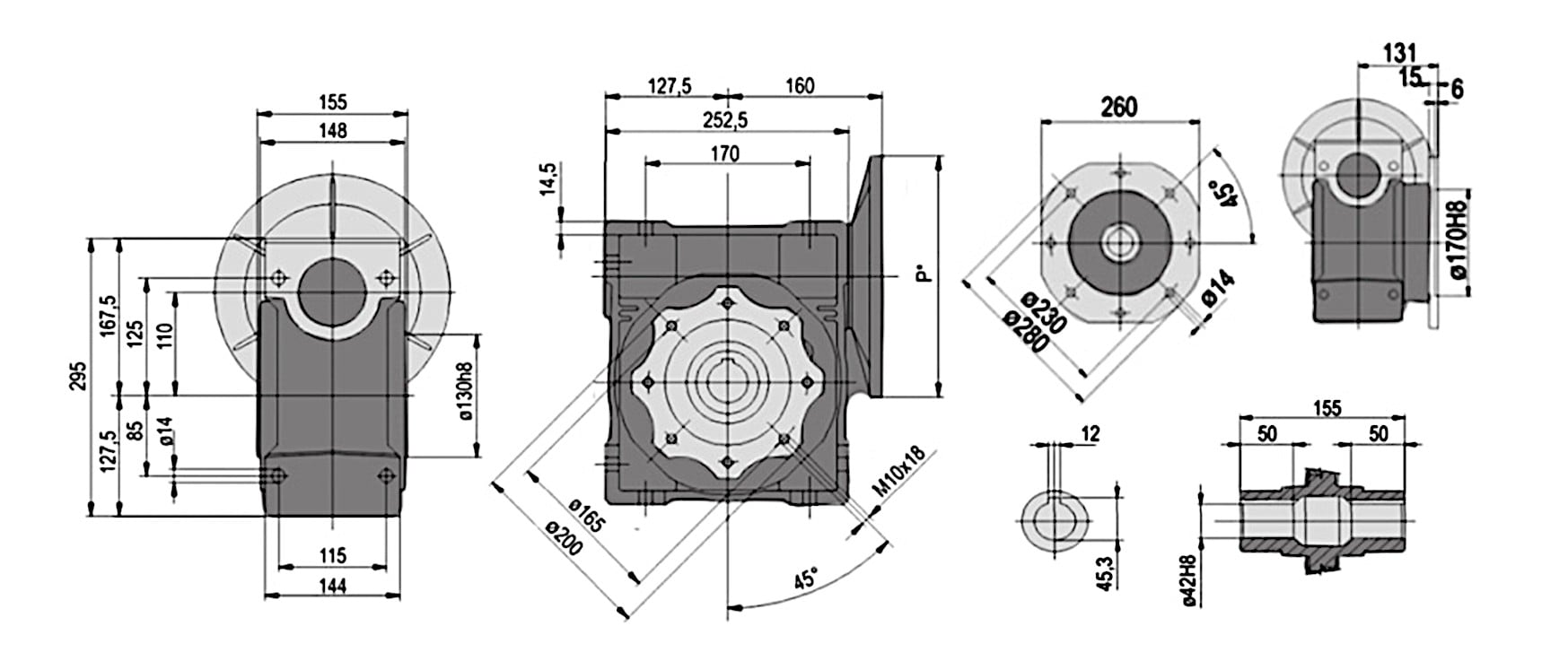

Размеры редуктора NMRV 110 чертеж

Длина и диаметр выходного вала

Редуктор NMRV 110 производится с полым валом под шпонку диаметром 42 мм. У нас можно приобрести односторонний или двухсторонний выходной вал, размеры и диаметры указаны ниже на чертеже

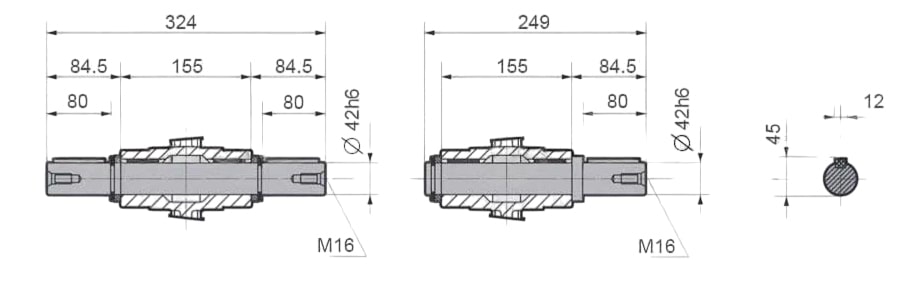

Размеры и диаметр выходного вала редуктора NMRV 110

Присоединительные размеры под электродвигатель

Соединение NMRV 110 с электродвигателем происходит через стандартизированный фланец (PAM), который обеспечивает соосность валов и механическую связь между ними. Электродвигатель вставляется в редуктор, образуя единый узел, в котором фланец двигателя центрируется и крепится к фланцу редуктора, а затем вал двигателя соединяется с входным валом редуктора.

Размеры присоединительного фланца редуктора NMRV 110 соответствуют Европейскому стандарту DIN. Для присоединения двигателей стандарта ГОСТ в некоторых случаях необходима установка переходных втулок, так как диаметр вала может не совпадать.

Мотор-редуктор NMRV-110 Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
80B5 130 165 200 — — — — — — — — — 19 19
90B5 130 165 200 — — — — 24 24 24 24 24 24 24
100/112В5 180 215 250 28 28 28 28 28 28 28 28 28 — —
132В5 230 265 300 38 38 38 38 — — — — — — —

Монтажное исполнение и варианты сборки

Редуктор NMRV 110 имеет возможность установки червяка в любом монтажном исполнении. Расположение червяной передачи влияет на объем масла в редукторе.

Схемы сборки червячного редуктора NMRV в зависимости от расположения червяка

Расшифровка маркировки одноступенчатого редуктора NMRV 110

Расшифровка маркировки редуктора NMRV 110 25 90В5:

  • NMRV – тип редуктора;
  • 110 – межосевое расстояние;
  • 25 – передаточное число;
  • 90B5 – условное обозначение размера фланца под электродвигатель.

Купить редуктор NMRV 110

На сайте Электромотор Полтава можно купить червячные редукторы NMRV 110 ведущих производителей Китая, Италии, Турции с широким выбором передаточных чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуем однофазными или трехфазными асинхронными двигателями с частотой вращения 3000, 1500, 1000, 750 оборотов в минуту. Консультации по подбору Вам предоставят наши профессиональные менеджеры ЧАО “Полтава Электромотор”.

Покупая редуктор NMRV 110 у Завода Полтава Электромотор вы получаете:

  1. Заводскую гарантию 12 месяцев и возможность послегарантийного обслуживания;
  2. Возможность оплаты удобным для вас способом — счет-фактура с НДС или без, наложенный платеж, при самовывозе со склада;
  3. Доставка по Украине любым перевозчиком — Новая Почта, Укрпочта, САТ, Деливери;
  4. Скидки для постоянных клиентов и оптовых заказов.

Цена на редуктор NMRV 110

Цена одноступенчатого редуктора NMRV 110 без электродвигателя:

  • Итальянский NMRV 110 — от 21310 грн
  • Китайский NMRV 110 — от 13800 грн

Почему лучше всего сделать выбор в пользу редуктора NMRV 110 производителя Италии и Китая? Данная модель охватывает большой диапазон возможных оборотов выходного вала — от 7 до 373 об/мин и имеет небольшой вес – 35 кг. Надежный чугунный корпус, отлично переносит нагрузки и устойчив к механическим повреждениям. Компактные размеры, что удешевляет доставку. Обратите внимание на технические характеристики редуктора для правильного подбора:Червячный одноступенчатый мотор-редуктор NMRV 110

  1. Частота вращения выходного вала;
  2. Диаметр вала;
  3. Диаметр фланца;
  4. Передаточное число;
  5. Мощность монтируемого электродвигателя;
  6. Коэффициент полезного действия;
  7. Габаритные размеры редуктора.

Правильный выбор этих параметров позволит обеспечить оптимальную работу редуктора NMRV 110 в Вашем оборудовании.
