Редуктор NMRV 040

Одноступенчатый мотор-редуктор серии NMRV 040 с алюминиевым корпусом

Редуктор NMRV 040 — одноступенчатый червячный мотор-редуктор с передаточными числами от 7,5 до 100. Изготавливаеться в алюминиевом корпусе с межосевым расстоянием червячной передачи 40 мм. Червячные редукторы NMRV 40 производятся в Италии (Motovario), множеством заводов в Китае, Турции (PMRV 040). Благодаря использованию передовых технологий, отличается высокой точностью червячной передачи с практически отсутствующим люфтом, что обеспечивает плавную и бесшумную работу при умеренных нагрузках.

Цена: от 2250 грн

В наличии

Технические характеристики редуктора NMRV 040

В таблице представлены технические характеристики одноступенчатого червячного редуктора NMRV-040: обороты редуктора, передаточное число, кВт электродвигателя, крутящий момент, сервис фактор, КПД. Эти параметры необходимы для правильного подбора NMRV 40 при покупке.

Модель мотор-редуктора Передаточное число Обороты выходного вала, об/мин Характеристики электродвигателя Крутящий момент, Нм КПД Сервис-фактор
Мощность электродвигателя, кВт Частота вращения двигателя, об/мин
NMRV 040 7,5 373 0,75 2800 17 0,89 1,95
10 280 23 0,88 1,53
15 187 32 0,83 1,11
20 140 0,55 30 0,80 1,12
25 112 0,37 25 0,79 1,27
30 93 28 0,75 1,33
40 70 36 0,71 1,03
50 56 0,25 28 0,67 1,23
60 47 30 0,60 0,97
80 35 0,18 28 0,58 1,02
100 28 32 0,53 1,02
7,5 187 0,55 1400 25 0,87 1,84
10 140 32 0,86 1,39
15 93 46 0,82 0,98
20 70 0,37 39 0,77 1,11
25 56 0,25 32 0,75 1,21
30 47 35 0,74 1,23
40 35 46 0,67 1,00
50 28 0,18 38 0,62 1,14
60 23 0,12 29 0,59 1,30
80 18 35 0,55 1,01
100 14 40 0,49 1,04
7,5 120 0,37 900 25 0,84 1,99
10 90 32 0,82 1,49
15 60 46 0,78 1,07
20 45 0,25 40 0,75 1,16
25 36 0,18 35 0,74 1,27
30 30 0,25 53 0,66 0,96
40 23 0,18 49 0,65 0,96
50 18 0,12 37 0,58 1,23
60 15 41 0,54 1,01
80 11 0,09 37 0,47 1,03
100 9 41 0,43 1,00

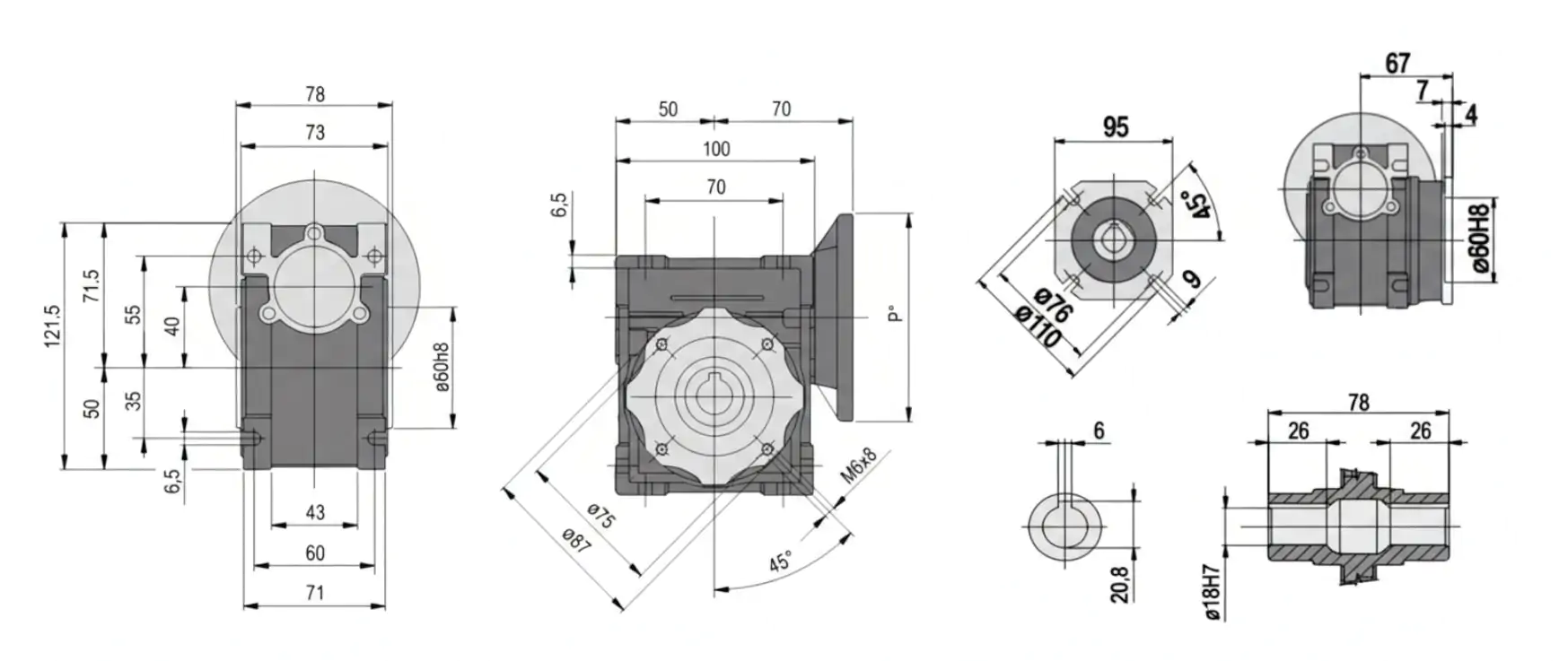

Чертеж и размеры червячного редуктора NMRV 040

На чертеже указаны габаритные и присоединительные размеры мотор-редуктора NMRV-040. У нас можно купить NMRV 040 с боковыми фланцами FA/FB/FC/FD, односторонним или двухсторонним выходным валом, реактивной тягой.

Размеры редуктора NMRV 040 чертеж

Длина и диаметр выходного вала

Редуктор NMRV 040 производится с полым валом под шпонку диаметром 18 мм. У нас можно приобрести односторонний или двухсторонний выходной вал, размеры и диаметры указаны ниже на чертеже

Размеры и диаметр выходного вала редуктора NMRV 040

Присоединительные размеры под электродвигатель

Соединение NMRV 40 с электродвигателем происходит через стандартизированный фланец (PAM), который обеспечивает соосность валов и механическую связь между ними. Электродвигатель вставляется в редуктор, образуя единый узел, в котором фланец двигателя центрируется и крепится к фланцу редуктора, а затем вал двигателя соединяется с входным валом редуктора.

Размеры присоединительного фланца редуктора NMRV соответствуют Европейскому стандарту DIN. Для присоединения двигателей стандарта ГОСТ в некоторых случаях необходима установка переходных втулок, так как диаметр вала может не совпадать.

Мотор-редуктор NMRV-040 Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
56В5 80 100 120 — — — — — — — 9 9 9 9
63В5 95 115 140 11 11 11 11 11 11 11 11 11 11 11
63В14 60 75 90
71В5 110 130 160 14 14 14 14 14 14 14 — — — —
71В14 70 85 105

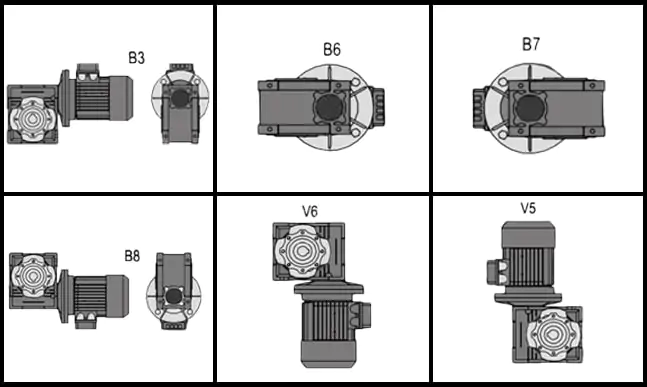

Монтажное исполнение и варианты сборки

Редуктор NMRV 040 имеет возможность установки червяка в любом монтажном исполнении. Расположение червяной передачи влияет на объем масла в редукторе.

Схемы сборки червячного редуктора NMRV в зависимости от расположения червяка

Расшифровка маркировки одноступенчатого редуктора NMRV 040

Расшифровка маркировки редуктора NMRV 040 25 71В14:

  • NMRV – тип редуктора;
  • 040 – межосевое расстояние;
  • 25 – передаточное число;
  • 71B14 – условное обозначение размера фланца под электродвигатель.

Купить редуктор NMRV 040

На сайте Электромотор Полтава можно купить червячные редукторы NMRV 040 ведущих производителей Китая, Италии, Турции с широким выбором передаточных чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуем однофазными или трехфазными асинхронными двигателями с частотой вращения 3000, 1500, 1000, 750 оборотов в минуту. Консультации по подбору Вам предоставят наши профессиональные менеджеры ЧАО “Полтава Электромотор”.

Покупая редуктор NMRV 40 у Завода Полтава Электромотор вы получаете:

  1. Заводскую гарантию 12 месяцев и возможность послегарантийного обслуживания;
  2. Возможность оплаты удобным для вас способом — счет-фактура с НДС или без, наложенный платеж, при самовывозе со склада;
  3. Доставка по Украине любым перевозчиком — Новая Почта, Укрпочта, САТ, Деливери;
  4. Скидки для постоянных клиентов и оптовых заказов.

Цена на редуктор NMRV 040

Цена одноступенчатого редуктора NMRV 040 без электродвигателя:

  • Итальянский NMRV 040 — от 5810 грн
  • Китайский NMRV 040 — от 2250 грн

Почему лучше всего сделать выбор в пользу редуктора NMRV 040 производителя Италии и Китая? Данная модель охватывает большой диапазон возможных оборотов выходного вала — от 7 до 373 об/мин и имеет небольшой вес – 2,3 кг. Облегченный алюминиевый корпус, быстро отдает тепло и защищает механизм от перегрева. Компактные размеры, что удешевляет доставку. Обратите внимание на технические характеристики редуктора для правильного подбора:Червячный одноступенчатый мотор-редуктор NMRV 40

  1. Частота вращения выходного вала;
  2. Диаметр вала;
  3. Диаметр фланца;
  4. Передаточное число;
  5. Мощность монтируемого электродвигателя;
  6. Коэффициент полезного действия;
  7. Габаритные размеры редуктора.

Правильный выбор этих параметров позволит обеспечить оптимальную работу редуктора NMRV 040 в Вашем оборудовании.
