 Редуктор NMRV 050

Одноступенчатый мотор-редуктор серии NMRV 050 с алюминиевым корпусом

Редуктор NMRV 050 — одноступенчатый червячный мотор-редуктор с передаточными числами от 7,5 до 100. Изготавливаеться в алюминиевом корпусе с межосевым расстоянием червячной передачи 50 мм. Червячные редукторы NMRV 50 производятся в Италии (Motovario), множеством заводов в Китае, Турции (PMRV 050). Благодаря использованию передовых технологий, отличается высокой точностью червячной передачи с практически отсутствующим люфтом, что обеспечивает плавную и бесшумную работу при умеренных нагрузках.

Цена: от 3000 грн

В наличии

Технические характеристики редуктора NMRV 050

В таблице представлены технические характеристики одноступенчатого червячного редуктора NMRV-050: обороты редуктора, передаточное число, кВт электродвигателя, крутящий момент, сервис фактор, КПД. Эти параметры необходимы для правильного подбора NMRV 50 при покупке.

Модель мотор-редуктора Передаточное число Обороты выходного вала, об/мин Характеристики электродвигателя Крутящий момент, Нм КПД Сервис-фактор
Частота вращения двигателя, об/мин Мощность, кВт
NMRV 050 7,5 373 2800 1,5 35 0,91 1,57
10 280 46 0,90 1,23
15 187 1,1 49 0,86 1,22
20 140 0,75 42 0,83 1,40
25 112 52 0,81 1,09
30 93 58 0,76 1,13
40 70 0,55 55 0,73 1,16
50 56 65 0,69 0,98
60 47 0,37 52 0,68 1,09
80 35 0,25 42 0,61 1,25
100 28 48 0,56 0,96
7,5 187 1400 0,92 41 0,88 1,90
10 140 54 0,85 1,40
15 93 78 0,83 1,0
20 70 0,75 83 0,81 1,0
25 56 0,55 71 0,76 1,0
30 47 83 0,73 1,0
40 35 0,37 71 0,70 1,20
50 28 81 0,64 1,00
60 23 0,25 61 0,60 1,20
80 18 0,18 53 0,54 1,30
100 14 0,12 41 0,50 1,00
7,5 120 900 0,55 38 0,87 2,23
10 90 49 0,84 1,72
15 60 68 0,78 1,24
20 45 0,37 60 0,76 1,34
25 36 72 0,73 1,05
30 30 80 0,68 1,13
40 23 0,25 67 0,63 1,29
50 18 79 0,60 1,07
60 15 0,18 64 0,56 1,23
80 11 0,12 50 0,49 1,41
100 9 56 0,44 1,07

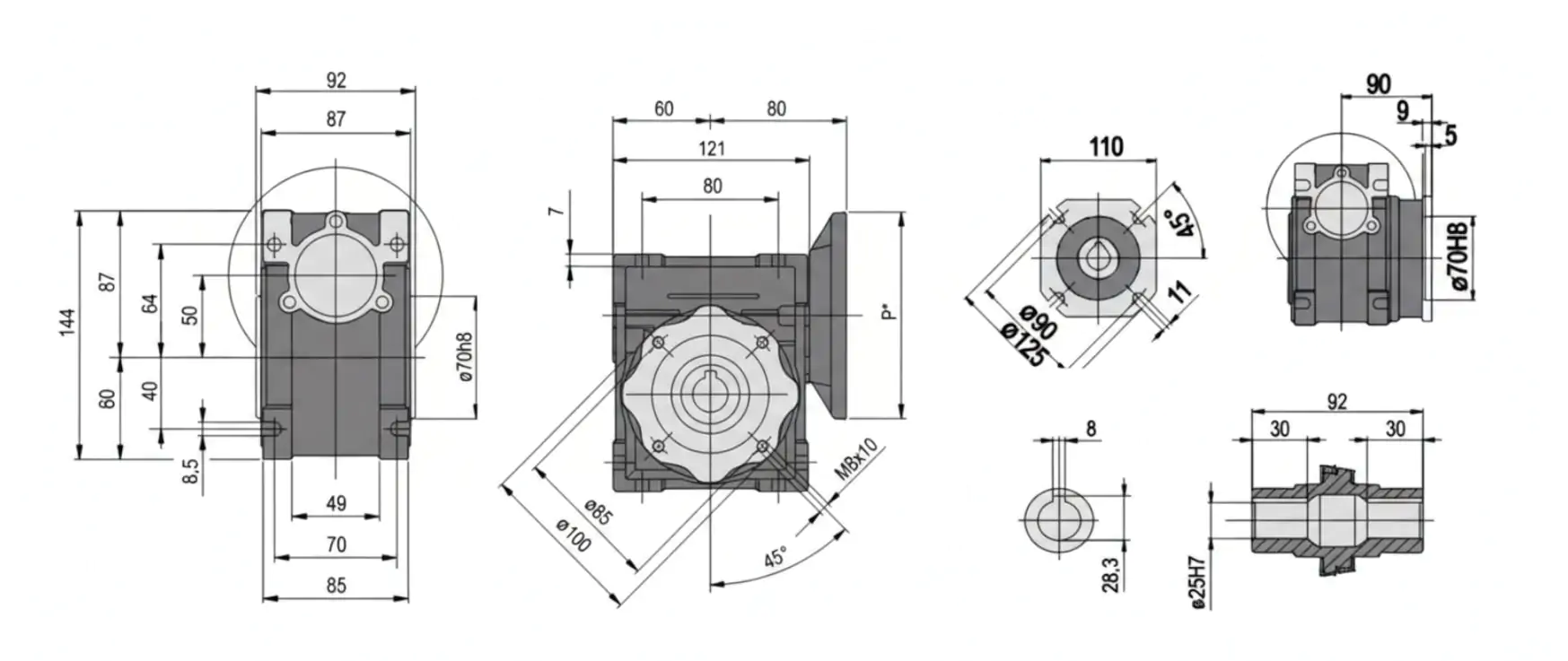

Чертеж червячного мотора-редуктора NMRV 050

На чертеже указаны габаритные и присоединительные размеры мотор-редуктора NMRV-050. У нас можно купить NMRV 050 с боковыми фланцами FA/FB/FC/FD, односторонним или двухсторонним выходным валом, реактивной тягой.

Размеры редуктора NMRV 050 чертеж

Длина и диаметр выходного вала

Редуктор NMRV 050 производится с полым валом под шпонку диаметром 25 мм. У нас можно приобрести односторонний или двухсторонний выходной вал, размеры и диаметры указаны ниже на чертеже

Размеры и диаметр выходного вала редуктора NMRV 050

Присоединительные размеры под электродвигатель

Соединение NMRV 50 с электродвигателем происходит через стандартизированный фланец (PAM), который обеспечивает соосность валов и механическую связь между ними. Электродвигатель вставляется в редуктор, образуя единый узел, в котором фланец двигателя центрируется и крепится к фланцу редуктора, а затем вал двигателя соединяется с входным валом редуктора.

Размеры присоединительного фланца редуктора NMRV 050 соответствуют Европейскому стандарту DIN. Для присоединения двигателей стандарта ГОСТ в некоторых случаях необходима установка переходных втулок, так как диаметр вала может не совпадать.

Мотор-редуктор NMRV-050 Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
63В5 95 115 140 — — — — — — 11 11 11 11 11
71В5 110 130 160 14 14 14 14 14 14 14 14 14 14 —
71В14 70 85 105
80В5 130 165 200 19 19 19 19 19 19 — — — — —
80В14 80 100 120

Монтажное исполнение и варианты сборки

Редуктор NMRV 050 имеет возможность установки червяка в любом монтажном исполнении. Расположение червяной передачи влияет на объем масла в редукторе.

Схемы сборки червячного редуктора NMRV в зависимости от расположения червяка

Расшифровка маркировки одноступенчатого редуктора NMRV 050

Расшифровка маркировки редуктора NMRV 050 25 71В14:

  • NMRV – тип редуктора;
  • 050 – межосевое расстояние;
  • 25 – передаточное число;
  • 71B14 – условное обозначение размера фланца под электродвигатель.

Купить редуктор NMRV 050

На сайте Электромотор Полтава можно купить червячные редукторы NMRV 050 ведущих производителей Китая, Италии, Турции с широким выбором передаточных чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуем однофазными или трехфазными асинхронными двигателями с частотой вращения 3000, 1500, 1000, 750 оборотов в минуту. Консультации по подбору Вам предоставят наши профессиональные менеджеры ЧАО “Полтава Электромотор”.

Покупая редуктор NMRV 50 у Завода Полтава Электромотор вы получаете:

  1. Заводскую гарантию 12 месяцев и возможность послегарантийного обслуживания;
  2. Возможность оплаты удобным для вас способом — счет-фактура с НДС или без, наложенный платеж, при самовывозе со склада;
  3. Доставка по Украине любым перевозчиком — Новая Почта, Укрпочта, САТ, Деливери;
  4. Скидки для постоянных клиентов и оптовых заказов.

Цена на редуктор NMRV 050

Цена одноступенчатого редуктора NMRV 050 без электродвигателя:

  • Итальянский NMRV 050 — от 7340 грн
  • Китайский NMRV 050 — от 3000 грн

Почему лучше всего сделать выбор в пользу редуктора NMRV 050 производителя Италии и Китая? Данная модель охватывает большой диапазон возможных оборотов выходного вала — от 7 до 373 об/мин и имеет небольшой вес – 3,5 кг. Облегченный алюминиевый корпус, быстро отдает тепло и защищает механизм от перегрева. Компактные размеры, что удешевляет доставку. Обратите внимание на технические характеристики редуктора для правильного подбора:Червячный одноступенчатый мотор-редуктор NMRV 50

  1. Частота вращения выходного вала;
  2. Диаметр вала;
  3. Диаметр фланца;
  4. Передаточное число;
  5. Мощность монтируемого электродвигателя;
  6. Коэффициент полезного действия;
  7. Габаритные размеры редуктора.

Правильный выбор этих параметров позволит обеспечить оптимальную работу редуктора NMRV 050 в Вашем оборудовании.
