Редуктор NMRV 063

Одноступенчатый мотор-редуктор серии NMRV 063 с алюминиевым корпусом

Редуктор NMRV 063 — одноступенчатый червячный мотор-редуктор с передаточными числами от 7,5 до 100. Изготавливаеться в алюминиевом корпусе с межосевым расстоянием червячной передачи 63 мм. Червячные редукторы NMRV 63 производятся в Италии (Motovario), множеством заводов в Китае, Турции (PMRV 063). Благодаря использованию передовых технологий, отличается высокой точностью червячной передачи с практически отсутствующим люфтом, что обеспечивает плавную и бесшумную работу при умеренных нагрузках.

Цена: от 4200 грн

В наличии

Технические характеристики редуктора NMRV 063

В таблице представлены технические характеристики одноступенчатого червячного редуктора NMRV-063: обороты редуктора, передаточное число, кВт электродвигателя, крутящий момент, сервис фактор, КПД. Эти параметры необходимы для правильного подбора NMRV 63 при покупке.

Модель мотор-редуктора Передаточное число Обороты выходного вала, об/мин Характеристики электродвигателя Крутящий момент, Нм КПД Сервис-фактор
Частота вращения двигателя, об/мин Мощность, кВт
NMRV 063 7,5 373 2800 2,2 51 0,90 1,98
10 280 67 0,89 1,56
15 187 97 0,86 1,09
20 140 1,5 89 0,86 1,23
25 112 1,1 78 0,83 1,24
30 93 89 0,79 1,36
40 70 114 0,76 1,03
50 56 0,75 92 0,72 1,25
60 47 106 0,69 1,05
80 35 0,55 96 0,64 1,02
100 28 110 0,59 0,87
7,5 187 1400 1,8 81 0,88 1,70
10 140 107 0,87 1,30
15 93 1,5 128 0,83 1,10
20 70 1,1 123 0,81 1,10
25 56 0,92 123 0,79 1,00
30 47 140 0,74 1,10
40 35 0,75 145 0,71 1,00
50 28 0,55 125 0,67 1,20
60 23 141 0,63 1,00
80 18 0,37 115 0,57 1,10
100 14 131 0,52 1,09
7,5 120 900 1,1 76 0,87 1,97
10 90 100 0,85 1,53
15 60 0,75 97 0,81 1,65
20 45 124 0,78 1,19
25 36 0,55 110 0,75 1,24
30 30 0,75 168 0,70 1,05
40 23 0,55 156 0,67 1,03
50 18 0,37 123 0,63 1,27
60 15 138 0,59 1,07
80 11 0,25 111 0,52 1,18
100 9 0,18 90 0,47 1,39

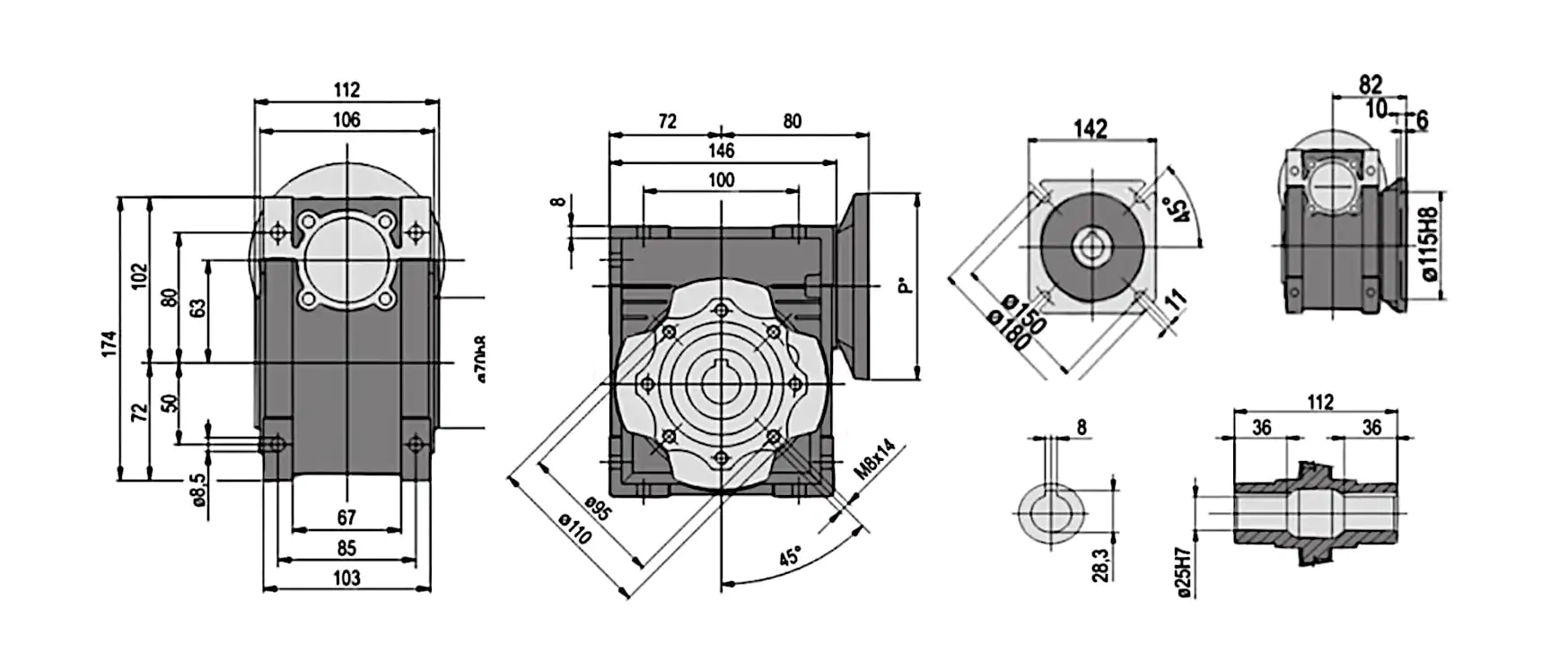

Чертеж червячного мотора-редуктора NMRV 063

На чертеже указаны габаритные и присоединительные размеры мотор-редуктора NMRV-063. У нас можно купить NMRV 063 с боковыми фланцами FA/FB/FC/FD, односторонним или двухсторонним выходным валом, реактивной тягой.

Размеры редуктора NMRV 063 чертеж

Длина и диаметр выходного вала

Редуктор NMRV 063 производится с полым валом под шпонку диаметром 25 мм. У нас можно приобрести односторонний или двухсторонний выходной вал, размеры и диаметры указаны ниже на чертеже

Размеры и диаметр выходного вала редуктора NMRV 063

Присоединительные размеры под электродвигатель

Соединение NMRV 63 с электродвигателем происходит через стандартизированный фланец (PAM), который обеспечивает соосность валов и механическую связь между ними. Электродвигатель вставляется в редуктор, образуя единый узел, в котором фланец двигателя центрируется и крепится к фланцу редуктора, а затем вал двигателя соединяется с входным валом редуктора.

Размеры присоединительного фланца редуктора NMRV соответствуют Европейскому стандарту DIN. Для присоединения двигателей стандарта ГОСТ в некоторых случаях необходима установка переходных втулок, так как диаметр вала может не совпадать.

Мотор-редуктор NMRV-063 Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
71В5 110 130 160  —  —  —  —  —  —  14 14 14 14 14
71В14 70 85 105
80В5 130 165 200 19 19 19 19 19 19 19 19 19 — —
80В14 80 100 120
90В5 130 165 200 24 24 24 24 24 24 — — — — —
90В14 95 115 140

Монтажное исполнение и варианты сборки

Редуктор NMRV 063 имеет возможность установки червяка в любом монтажном исполнении. Расположение червяной передачи влияет на объем масла в редукторе.

Схемы сборки червячного редуктора NMRV в зависимости от расположения червяка

Расшифровка маркировки одноступенчатого редуктора NMRV 063

Расшифровка маркировки редуктора NMRV 063 25 80В14:

  • NMRV – тип редуктора;
  • 063 – межосевое расстояние;
  • 25 – передаточное число;
  • 80B14 – условное обозначение размера фланца под электродвигатель.

Купить редуктор NMRV 063

На сайте Электромотор Полтава можно купить червячные редукторы NMRV 063 ведущих производителей Китая, Италии, Турции с широким выбором передаточных чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуем однофазными или трехфазными асинхронными двигателями с частотой вращения 3000, 1500, 1000, 750 оборотов в минуту. Консультации по подбору Вам предоставят наши профессиональные менеджеры ЧАО “Полтава Электромотор”.

Покупая редуктор NMRV 63 у Завода Полтава Электромотор вы получаете:

  1. Заводскую гарантию 12 месяцев и возможность послегарантийного обслуживания;
  2. Возможность оплаты удобным для вас способом — счет-фактура с НДС или без, наложенный платеж, при самовывозе со склада;
  3. Доставка по Украине любым перевозчиком — Новая Почта, Укрпочта, САТ, Деливери;
  4. Скидки для постоянных клиентов и оптовых заказов.

Цена на редуктор NMRV 063

Цена одноступенчатого редуктора NMRV 063 без электродвигателя:

  • Итальянский NMRV 063 — от 8710 грн
  • Китайский NMRV 063 — от 4200 грн

Почему лучше всего сделать выбор в пользу редуктора NMRV 063 производителя Италии и Китая? Данная модель охватывает большой диапазон возможных оборотов выходного вала — от 7 до 373 об/мин и имеет небольшой вес – 6,2 кг. Облегченный алюминиевый корпус, быстро отдает тепло и защищает механизм от перегрева. Компактные размеры, что удешевляет доставку. Обратите внимание на технические характеристики редуктора для правильного подбора:Червячный одноступенчатый мотор-редуктор NMRV 63

  1. Частота вращения выходного вала;
  2. Диаметр вала;
  3. Диаметр фланца;
  4. Передаточное число;
  5. Мощность монтируемого электродвигателя;
  6. Коэффициент полезного действия;
  7. Габаритные размеры редуктора.

Правильный выбор этих параметров позволит обеспечить оптимальную работу редуктора NMRV 063 в Вашем оборудовании.
