Редуктор NMRV 075

Одноступенчатый мотор-редуктор серии NMRV 075 с алюминиевым корпусом

Редуктор NMRV 075 — одноступенчатый червячный мотор-редуктор с передаточными числами от 7,5 до 100. Изготавливаеться в алюминиевом корпусе с межосевым расстоянием червячной передачи 75 мм. Червячные редукторы NMRV 75 производятся в Италии (Motovario), множеством заводов в Китае, Турции (PMRV 075). Благодаря использованию передовых технологий, отличается высокой точностью червячной передачи с практически отсутствующим люфтом, что обеспечивает плавную и бесшумную работу при умеренных нагрузках.

Цена: от 6000 грн

В наличии

Технические характеристики редуктора NMRV 075

В таблице представлены технические характеристики одноступенчатого червячного редуктора NMRV-075: обороты редуктора, передаточное число, кВт электродвигателя, крутящий момент, сервис фактор, КПД. Эти параметры необходимы для правильного подбора NMRV 75 при покупке.

Модель мотор-редуктора Передаточное число Обороты выходного вала, об/мин Характеристики электродвигателя Крутящий момент, Нм КПД Сервис-фактор
Частота вращения двигателя, об/мин Мощность, кВт
NMRV 075 7,5 373 2800 5,5 127 0,90 1,31
10 280 169 0,90 1,01
15 187 3,0 136 0,89 1,31
20 140 176 0,86 1,06
25 112 2,2 156 0,83 1,09
30 93 182 0,81 1,06
40 70 1,5 159 0,78 1,23
50 56 191 0,75 0,97
60 47 0,75 110 0,72 1,62
80 35 135 0,66 1,14
100 28 156 0,61 0,91
7,5 187 1400 4 182 0,89 1,27
10 140 240 0,88 0,98
15 93 2,2 193 0,86 1,23
20 70 248 0,83 0,97
25 56 1,5 205 0,80 1,06
30 47 235 0,77 1,06
40 35 1,1 217 0,72 1,17
50 28 0,92 217 0,69 1,07
60 23 0,75 200 0,65 1,11
80 18 0,55 181 0,60 1,07
100 14 0,37 142 0,56 1,27
7,5 120 900 2,2 154 0,88 1,63
10 90 201 0,86 1,24
15 60 1,8 235 0,82 1,06
20 45 1,5 254 0,80 0,98
25 36 1,1 226 0,75 1,04
30 30 258 0,74 1,03
40 23 0,75 216 0,68 1,24
50 18 255 0,64 0,97
60 15 0,55 214 0,61 1,10
80 11 0,37 173 0,55 1,17
100 9 0,25 135 0,51 1,29

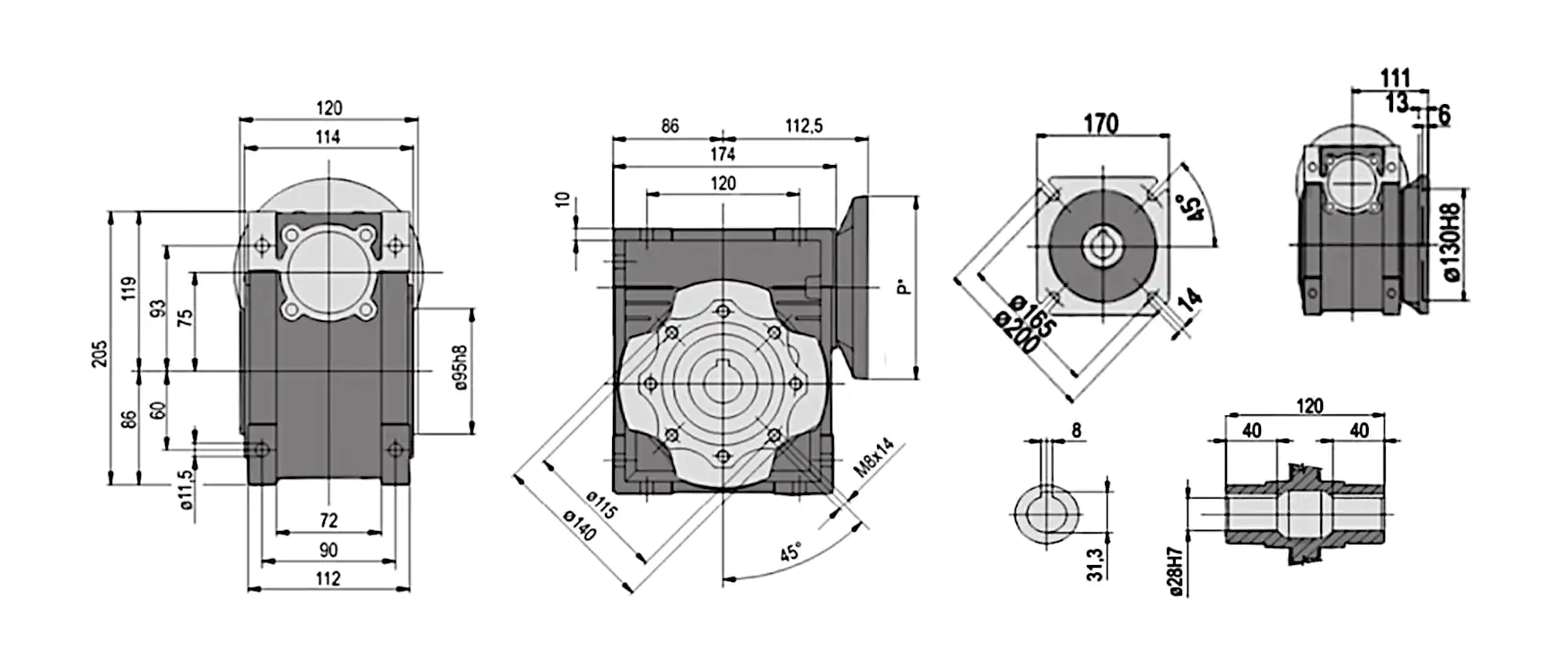

Чертеж червячного мотора-редуктора NMRV 075

На чертеже указаны габаритные и присоединительные размеры мотор-редуктора NMRV-075. У нас можно купить NMRV 075 с боковыми фланцами FA/FB/FC/FD, односторонним или двухсторонним выходным валом, реактивной тягой.

Размеры редуктора NMRV 075 чертеж

Длина и диаметр выходного вала

Редуктор NMRV 075 производится с полым валом под шпонку диаметром 28 мм. У нас можно приобрести односторонний или двухсторонний выходной вал, размеры и диаметры указаны ниже на чертеже

Размеры и диаметр выходного вала редуктора NMRV 075

Присоединительные размеры под электродвигатель

Соединение NMRV 75 с электродвигателем происходит через стандартизированный фланец (PAM), который обеспечивает соосность валов и механическую связь между ними. Электродвигатель вставляется в редуктор, образуя единый узел, в котором фланец двигателя центрируется и крепится к фланцу редуктора, а затем вал двигателя соединяется с входным валом редуктора.

Размеры присоединительного фланца редуктора NMRV соответствуют Европейскому стандарту DIN. Для присоединения двигателей стандарта ГОСТ в некоторых случаях необходима установка переходных втулок, так как диаметр вала может не совпадать.

Мотор-редуктор NMRV-075 Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
71В5 110 130 160  —  —  —  —  —  —  — 14 14 14 14
80В5 130 165 200 — — — 19 19 19 19 19 19 19 19
80В14 80 100 120
90В5 130 165 200 24 24 24 24 24 24 24 — — — —
90В14 95 115 140
100/112В5 180 215 250 28 28 28 — — — — — — — —
100/112В14 110 130 160

Монтажное исполнение и варианты сборки

Редуктор NMRV 075 имеет возможность установки червяка в любом монтажном исполнении. Расположение червяной передачи влияет на объем масла в редукторе.

Схемы сборки червячного редуктора NMRV в зависимости от расположения червяка

Расшифровка маркировки одноступенчатого редуктора NMRV 075

Расшифровка маркировки редуктора NMRV 075 25 90В14:

  • NMRV – тип редуктора;
  • 075 – межосевое расстояние;
  • 25 – передаточное число;
  • 90B14 – условное обозначение размера фланца под электродвигатель.

Купить редуктор NMRV 075

На сайте Электромотор Полтава можно купить червячные редукторы NMRV 075 ведущих производителей Китая, Италии, Турции с широким выбором передаточных чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуем однофазными или трехфазными асинхронными двигателями с частотой вращения 3000, 1500, 1000, 750 оборотов в минуту. Консультации по подбору Вам предоставят наши профессиональные менеджеры ЧАО “Полтава Электромотор”.

Покупая редуктор NMRV 75 у Завода Полтава Электромотор вы получаете:

  1. Заводскую гарантию 12 месяцев и возможность послегарантийного обслуживания;
  2. Возможность оплаты удобным для вас способом — счет-фактура с НДС или без, наложенный платеж, при самовывозе со склада;
  3. Доставка по Украине любым перевозчиком — Новая Почта, Укрпочта, САТ, Деливери;
  4. Скидки для постоянных клиентов и оптовых заказов.

Цена на редуктор NMRV 075

Цена одноступенчатого редуктора NMRV 075 без электродвигателя:

  • Итальянский NMRV 075 — от 14310 грн
  • Китайский NMRV 075 — от 6000 грн

Почему лучше всего сделать выбор в пользу редуктора NMRV 075производителя Италии и Китая? Данная модель охватывает большой диапазон возможных оборотов выходного вала — от 7 до 373 об/мин и имеет небольшой вес – 9 кг. Облегченный алюминиевый корпус, быстро отдает тепло и защищает механизм от перегрева. Компактные размеры, что удешевляет доставку. Обратите внимание на технические характеристики редуктора для правильного подбора:Червячный одноступенчатый мотор-редуктор NMRV 75

  1. Частота вращения выходного вала;
  2. Диаметр вала;
  3. Диаметр фланца;
  4. Передаточное число;
  5. Мощность монтируемого электродвигателя;
  6. Коэффициент полезного действия;
  7. Габаритные размеры редуктора.

Правильный выбор этих параметров позволит обеспечить оптимальную работу редуктора NMRV 075 в Вашем оборудовании.
