 Редуктор NMRV 130

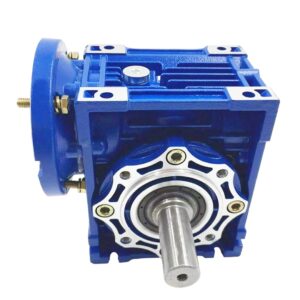

Одноступенчатый мотор-редуктор серии NMRV 130 с чугунным корпусом

Редуктор NMRV 130 — одноступенчатый червячный мотор-редуктор с передаточными числами от 7,5 до 100. Изготавливаеться в алюминиевом корпусе с межосевым расстоянием червячной передачи 130 мм. Червячные редукторы NMRV 130 производятся в Италии (Motovario), множеством заводов в Китае, Турции (PMRV 130). Благодаря использованию передовых технологий, отличается высокой точностью червячной передачи с практически отсутствующим люфтом, что обеспечивает плавную и бесшумную работу при умеренных нагрузках.

Цена: от 18000 грн

В наличии

Технические характеристики редуктора NMRV 130

В таблице представлены технические характеристики одноступенчатого червячного редуктора NMRV-130: обороты редуктора, передаточное число, кВт электродвигателя, крутящий момент, сервис фактор, КПД. Эти параметры необходимы для правильного подбора NMRV 130 при покупке.

Модель мотор-редуктора Передаточное число Обороты выходного вала, об/мин Характеристики электродвигателя Крутящий момент, Нм КПД Сервис-фактор
Частота вращения двигателя, об/мин Мощность, кВт
NMRV 130 7,5 373 2800 5,5 126 0,90 4,44
10 280 165 0,88 3,82
15 187 241 0,86 2,89
20 140 314 0,84 2,0
25 112 378 0,81 1,6
30 93 436 0,78 1,77
40 70 551 0,73 1,31
50 56 689 0,73 0,96
60 47 4 568 0,69 1,17
80 35 3 484 0,59 1,18
100 28 308 0,54 1,10
7,5 187 1400 9,2 414 0,88 1,59
10 140 540 0,86 1,37
15 93 791 0,84 1,04
20 70 5,5 615 0,82 1,20
25 56 741 0,79 1,32
30 47 855 0,76 1,46
40 35 4 786 0,72 1,08
50 28 3 737 0,72 1,06
60 23 3 835 0,68 0,93
80 18 2,2 696 0,58 0,96
100 14 1,8 651 0,53 0,95
7,5 120 900 7,5 513 0,86 1,47
10 90 669 0,84 1,27
15 60 5,5 718 0,82 1,31
20 45 4 679 0,80 1,25
25 36 3 613 0,77 1,33
30 30 707 0,74 1,47
40 23 904 0,71 1,09
50 18 2,2 824 0,71 1,09
60 15 1,8 764 0,67 1,17
80 11 1,5 724 0,57 1,06
100 9 1,1 606 0,52 1,18

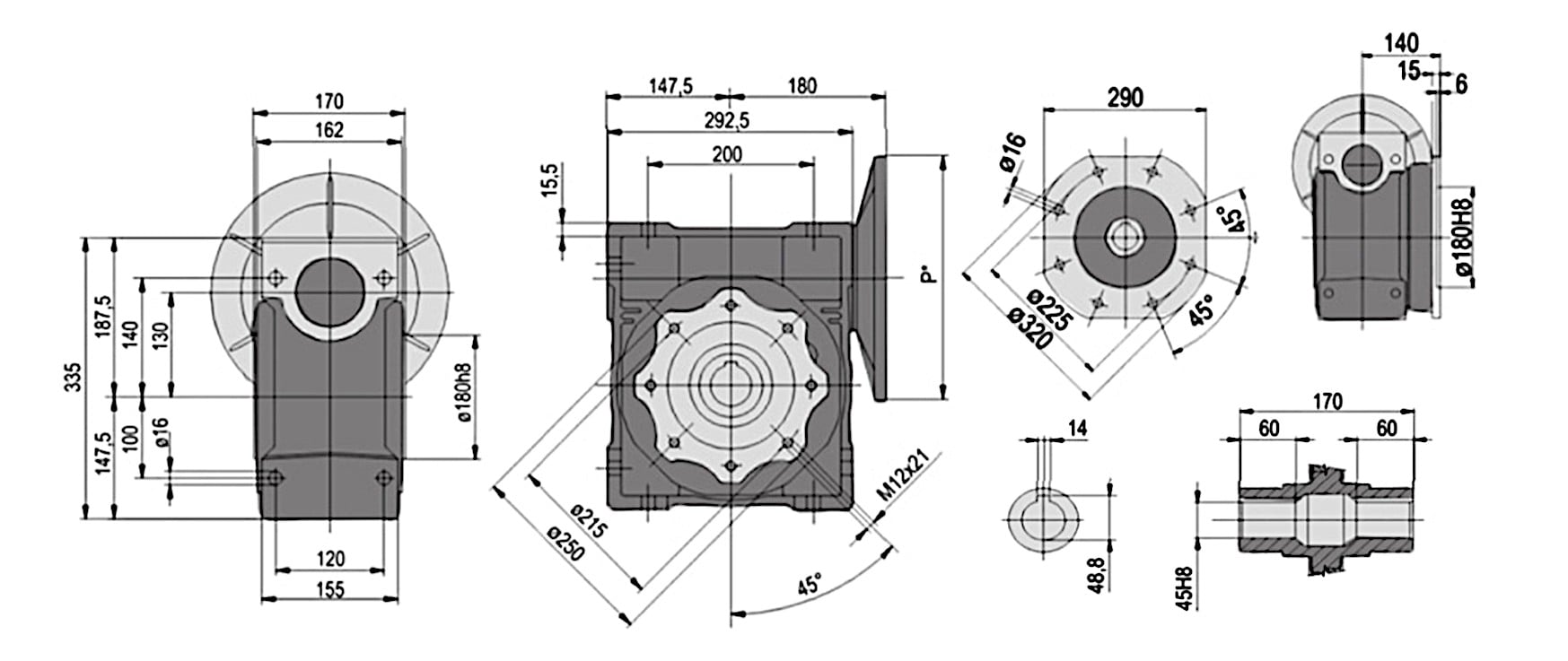

Чертеж и размеры червячного редуктора NMRV 130

На чертеже указаны габаритные и присоединительные размеры мотор-редуктора NMRV-130. У нас можно купить NMRV 130 с боковыми фланцами FA/FB/FC/FD, односторонним или двухсторонним выходным валом, реактивной тягой.

Размеры редуктора NMRV 130 чертеж

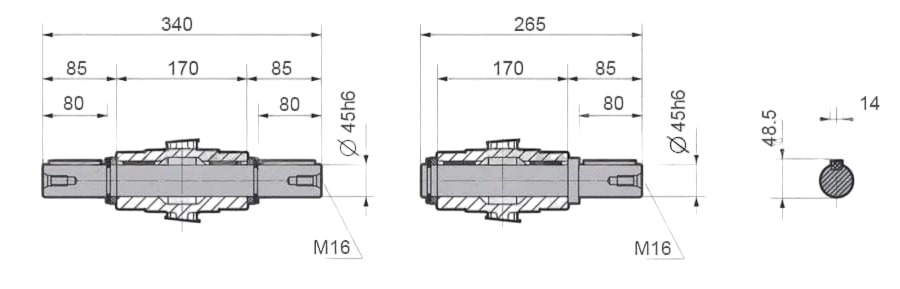

Длина и диаметр выходного вала

Редуктор NMRV 130 производится с полым валом под шпонку диаметром 45 мм. У нас можно приобрести односторонний или двухсторонний выходной вал, размеры и диаметры указаны ниже на чертеже

Размеры и диаметр выходного вала редуктора NMRV 130

Присоединительные размеры под электродвигатель

Соединение NMRV 130 с электродвигателем происходит через стандартизированный фланец (PAM), который обеспечивает соосность валов и механическую связь между ними. Электродвигатель вставляется в редуктор, образуя единый узел, в котором фланец двигателя центрируется и крепится к фланцу редуктора, а затем вал двигателя соединяется с входным валом редуктора.

Размеры присоединительного фланца редуктора NMRV соответствуют Европейскому стандарту DIN. Для присоединения двигателей стандарта ГОСТ в некоторых случаях необходима установка переходных втулок, так как диаметр вала может не совпадать.

Мотор-редуктор NMRV-130 Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
90В5 130 165 200 — — — — — — — — — 24 24
100/112В5 180 215 250 — — — — 28 28 28 28 28 28 28
132В5 230 265 300 38 38 38 38 38 38 38 — — — —

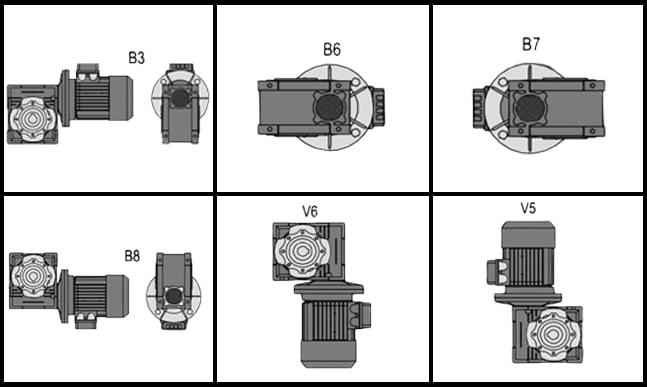

Монтажное исполнение и варианты сборки

Редуктор NMRV 130 имеет возможность установки червяка в любом монтажном исполнении. Расположение червяной передачи влияет на объем масла в редукторе.

Схемы сборки червячного редуктора NMRV в зависимости от расположения червяка

Расшифровка маркировки одноступенчатого редуктора NMRV 130

Расшифровка маркировки редуктора NMRV 130 25 90В5:

  • NMRV – тип редуктора;
  • 130 – межосевое расстояние;
  • 25 – передаточное число;
  • 90B5 – условное обозначение размера фланца под электродвигатель.

Купить редуктор NMRV 130

На сайте Электромотор Полтава можно купить червячные редукторы NMRV 130 ведущих производителей Китая, Италии, Турции с широким выбором передаточных чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуем однофазными или трехфазными асинхронными двигателями с частотой вращения 3000, 1500, 1000, 750 оборотов в минуту. Консультации по подбору Вам предоставят наши профессиональные менеджеры ЧАО “Полтава Электромотор”.

Покупая редуктор NMRV 130 у Завода Полтава Электромотор вы получаете:

  1. Заводскую гарантию 12 месяцев и возможность послегарантийного обслуживания;
  2. Возможность оплаты удобным для вас способом — счет-фактура с НДС или без, наложенный платеж, при самовывозе со склада;
  3. Доставка по Украине любым перевозчиком — Новая Почта, Укрпочта, САТ, Деливери;
  4. Скидки для постоянных клиентов и оптовых заказов.

Цена на редуктор NMRV 130

Цена одноступенчатого редуктора NMRV 130 без электродвигателя:

  • Итальянский NMRV 130 — от 29310 грн
  • Китайский NMRV 130 — от 18000 грн

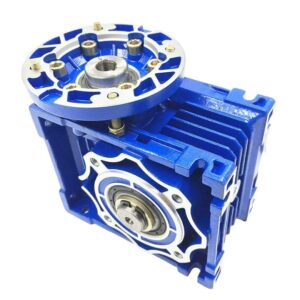

Почему лучше всего сделать выбор в пользу редуктора NMRV 130 производителя Италии и Китая? Данная модель охватывает большой диапазон возможных оборотов выходного вала — от 7 до 373 об/мин и имеет небольшой вес – 48 кг. Надежный чугунный корпус, отлично переносит нагрузки и устойчив к механическим повреждениям. Компактные размеры, что удешевляет доставку. Обратите внимание на технические характеристики редуктора для правильного подбора:Червячный одноступенчатый мотор-редуктор NMRV 130

  1. Частота вращения выходного вала;
  2. Диаметр вала;
  3. Диаметр фланца;
  4. Передаточное число;
  5. Мощность монтируемого электродвигателя;
  6. Коэффициент полезного действия;
  7. Габаритные размеры редуктора.

Правильный выбор этих параметров позволит обеспечить оптимальную работу редуктора NMRV 130 в Вашем оборудовании.
