Редуктор NMRV 150

Одноступенчатый мотор-редуктор серии NMRV 150 с чугунным корпусом

Редуктор NMRV 150 — одноступенчатый червячный мотор-редуктор с передаточными числами от 7,5 до 100. Изготавливаеться в алюминиевом корпусе с межосевым расстоянием червячной передачи 150 мм. Червячные редукторы NMRV 150 производятся в Италии (Motovario), множеством заводов в Китае, Турции (PMRV 150). Благодаря использованию передовых технологий, отличается высокой точностью червячной передачи с практически отсутствующим люфтом, что обеспечивает плавную и бесшумную работу при умеренных нагрузках.

Цена: от 30000 грн

В наличии

Технические характеристики редуктора NMRV 150

В таблице представлены технические характеристики одноступенчатого червячного редуктора NMRV-150: обороты редуктора, передаточное число, кВт электродвигателя, крутящий момент, сервис фактор, КПД. Эти параметры необходимы для правильного подбора NMRV 150 при покупке.

Модель мотор-редуктора Передаточное число Обороты выходного вала, об/мин Характеристики электродвигателя Крутящий момент, Нм КПД Сервис-фактор
Частота вращения двигателя, об/мин Мощность, кВт
NMRV 150 7,5 373 2800 11 253 0,90 3,40
10 280 333 0,89 2,71
15 187 488 0,87 2,04
20 140 643 0,86 1,51
25 112 756 0,81 1,12
30 93 873 0,78 1,32
40 70 9,2 960 0,77 1,16
50 56 7,5 978 0,77 1,09
60 47 5,5 781 0,69 1,26
80 35 949 0,63 0,92
100 28 4 849 0,62 0,97
7,5 187 1400 15 675 0,88 1,49
10 140 890 0,87 1,19
15 93 11 957 0,85 1,22
20 70 9,2 1054 0,84 1,08
25 56 7,5 1010 0,79 0,99
30 47 1166 0,76 1,77
40 35 5,5 1126 0,75 1,16
50 28 1407 0,75 0,89
60 23 4 1115 0,68 1,04
80 18 3 1015 0,62 1,01
100 14 2,2 915 0,61 1,06
7,5 120 900 11 753 0,86 1,13
10 90 992 0,85 1,22
15 60 7,5 991 0,83 1,43
20 45 1305 0,82 1,36
25 36 5,5 1130 0,77 1,02
30 30 4 948 0,74 1,65
40 23 1248 0,74 1,21
50 18 1560 0,74 0,92
60 15 3 1273 0,67 1,05
80 11 2,2 1135 0,61 1,04
100 9 1,5 951 0,60 1,17

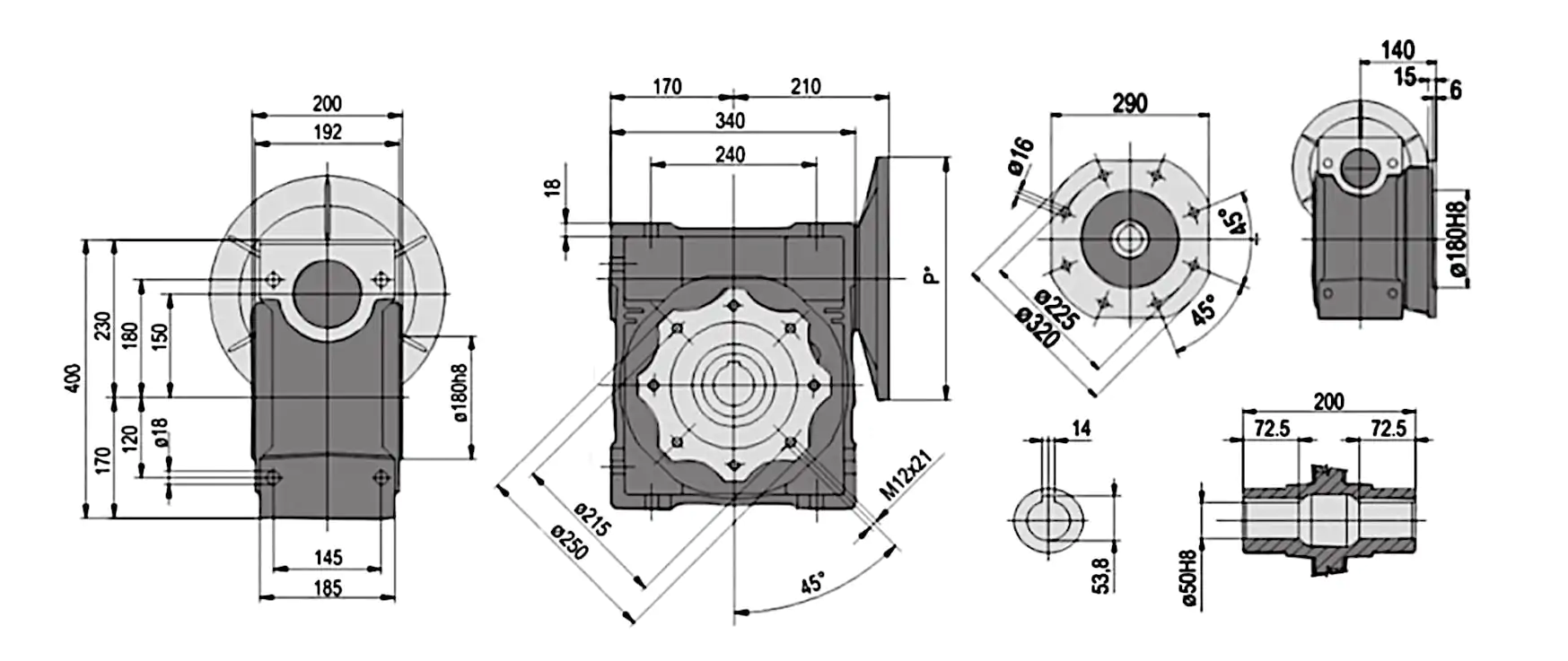

Чертеж и размеры червячного редуктора NMRV 150

На чертеже указаны габаритные и присоединительные размеры мотор-редуктора NMRV-150. У нас можно купить NMRV 150 с боковыми фланцами FA/FB/FC/FD, односторонним или двухсторонним выходным валом, реактивной тягой.

Размеры редуктора NMRV 150 чертеж

Длина и диаметр выходного вала

Редуктор NMRV 150 производится с полым валом под шпонку диаметром 50 мм. У нас можно приобрести односторонний или двухсторонний выходной вал, размеры и диаметры указаны ниже на чертеже

Размеры и диаметр выходного вала редуктора NMRV 150

Присоединительные размеры под электродвигатель

Соединение NMRV 150 с электродвигателем происходит через стандартизированный фланец (PAM), который обеспечивает соосность валов и механическую связь между ними. Электродвигатель вставляется в редуктор, образуя единый узел, в котором фланец двигателя центрируется и крепится к фланцу редуктора, а затем вал двигателя соединяется с входным валом редуктора.

Размеры присоединительного фланца редуктора NMRV соответствуют Европейскому стандарту DIN. Для присоединения двигателей стандарта ГОСТ в некоторых случаях необходима установка переходных втулок, так как диаметр вала может не совпадать.

Мотор-редуктор NMRV-150 Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
100/112В5 180 215 250 — — — — — — — 28 28 28 28
132В5 230 265 300 — — — 38 38 38 38 38 38 — —
160В5 250 300 350 42 42 42 42 42 — — — — — —

Монтажное исполнение и варианты сборки

Редуктор NMRV 150 имеет возможность установки червяка в любом монтажном исполнении. Расположение червяной передачи влияет на объем масла в редукторе.

Схемы сборки червячного редуктора NMRV в зависимости от расположения червяка

Расшифровка маркировки одноступенчатого редуктора NMRV 150

Расшифровка маркировки редуктора NMRV 150 25 132В5:

  • NMRV – тип редуктора;
  • 150 – межосевое расстояние;
  • 25 – передаточное число;
  • 132B5 – условное обозначение размера фланца под электродвигатель.

Купить редуктор NMRV 150

На сайте Электромотор Полтава можно купить червячные редукторы NMRV 150 ведущих производителей Китая, Италии, Турции с широким выбором передаточных чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуем однофазными или трехфазными асинхронными двигателями с частотой вращения 3000, 1500, 1000, 750 оборотов в минуту. Консультации по подбору Вам предоставят наши профессиональные менеджеры ЧАО “Полтава Электромотор”.

Покупая редуктор NMRV 150 у Завода Полтава Электромотор вы получаете:

  1. Заводскую гарантию 12 месяцев и возможность послегарантийного обслуживания;
  2. Возможность оплаты удобным для вас способом — счет-фактура с НДС или без, наложенный платеж, при самовывозе со склада;
  3. Доставка по Украине любым перевозчиком — Новая Почта, Укрпочта, САТ, Деливери;
  4. Скидки для постоянных клиентов и оптовых заказов.

Цена на редуктор NMRV 150

Цена одноступенчатого редуктора NMRV 150 без электродвигателя:

  • Итальянский NMRV 150 — от 48310 грн
  • Китайский NMRV 150 — от 30000 грн

Почему лучше всего сделать выбор в пользу редуктора NMRV 150 производителя Италии и Китая? Данная модель охватывает большой диапазон возможных оборотов выходного вала — от 7 до 373 об/мин и имеет небольшой вес – 84 кг. Надежный чугунный корпус, отлично переносит нагрузки и устойчив к механическим повреждениям. Компактные размеры, что удешевляет доставку. Обратите внимание на технические характеристики редуктора для правильного подбора:Червячный одноступенчатый мотор-редуктор NMRV 150

  1. Частота вращения выходного вала;
  2. Диаметр вала;
  3. Диаметр фланца;
  4. Передаточное число;
  5. Мощность монтируемого электродвигателя;
  6. Коэффициент полезного действия;
  7. Габаритные размеры редуктора.

Правильный выбор этих параметров позволит обеспечить оптимальную работу редуктора NMRV 150 в Вашем оборудовании.
