АИР132М2 — электродвигатель 11 кВт/3000 об мин

Электродвигатель АИР132М2 производство ПолтаваАИР132М2 — асинхронный трехфазный электродвигатель 11 кВт 3000 об/мин. Имеет короткозамкнутый ротор, фактическую частоту вращения 2895 об/мин, мощность — 11 кВт. Питание 380В, сети переменного тока частотой 50 Гц. Тип подключения по схеме треугольник или звезда. Общепромышленный двигатель АИР 132 М2 ЧАО “Электромотор” по габаритным и присоединительным размерам соответствует ГОСТ 31606-2012. Ниже вы можете узнать технические характеристики из паспорта, цены АИР132М2 и габаритные размеры.

Электродвигатели АИР 132 М2 применяются в промышленности и аграрном комплексе: машиностроении, металлургии, станкостроении, атомной энергетике, строительстве, легкой, пищевой и перерабатывающей промышленности, речного, морского флота, животноводческих и птицеводческих комплексах.

Технические характеристики АИР132М2

В таблице каталога электродвигателей АИР указаны характеристики из технического паспорта: мощность 11 кВт, 3000 оборотов в минуту, напряжение, сила тока, вес, кпд и др.

Технические характеристики Электродвигатель АИР 132 М2
Мощность, кВт 11
Частота вращения, об/мин 3000
Номинальный ток, А 21,2
Крутящий момент 36,100
КПД, % 88,4
Cos φ 0,89
Мпуск/Мном 2,2
Ммакс/Мном 2,3
Iпуск/Iном 7,5
Климатические исполнения АИР132М2У3/АИР132М2У2
Диаметр вала, мм 32
Масса, кг 74

Частые вопросы: сопротивление обмоток, паспорт, вес меди, подшипники, кабель, автомат

Частые вопросы по эксплуатации АИР132М2 — электродвигателя 11кВт 3000об:

  • Сопротивление обмоток — __ Ом
  • Вес меди — кг
  • Подшипники —
  • Сечение кабеля питания — __ мм
  • Сколько Ампер автомат/контактор —
  • Частотный преобразователь, плавный пуск, магнитный пускатель
  • Подходит ли на компрессор — да, но надежней мотор с режимом работы S4
  • Рабочая температура — до 150°С
  • Уровень шума —  дБ
  • Также популярные вопросы — ремонт, перемотка, скачать 3d-модель, технический паспорт.

Монтажное исполнение — лапы/фланец/малый фланец IM1081, IM2081, IM3081, IM1001

По умолчанию компания Электромотор производит электродвигатели АИР132М2у3 на лапах. Под заказ вы можете купить двигатель 11 kw 3000 rpm на фланце или в комбинированном исполнении (гост 2479-79) с наценкой 5% к основной цене.

Монтажное исполнение трехфазного электродвигателя аир132м2

Расшифровка маркировки двигателя АИР132М2У3, АИР132М2У2

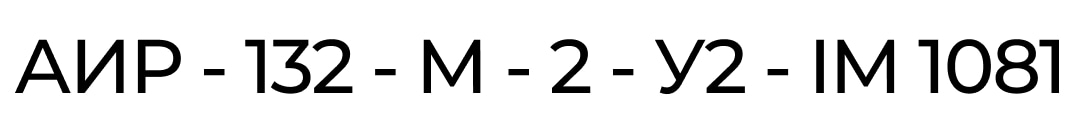

Расшифровка маркировки мотора аир 132м2 с сайта производителя Электродвигатель АИР 132М2 11 кВт 3000 об/мин имеет бирку/шильдик:Шильдик двигателя АИР132М2 Полтава - мощность, обороты

  • АИР — тип асинхронного электродвигатель
  • 132 — условный габарит двигателя
  • М — условная длина сердечника
  • 2 — число полюсов
  • У2 — Климатическое исполнение
  • IM 1081 — монтажное исполнение лапы

Электродвигатель АИР132М2 специального исполнения:

Завод Полтава Электромотор изготавливают электродвигатель АИР132М2 в различных модификациях:

Трехфазный электродвигатель АИР132М2Е с электромагнитным тормозом ЭМТ

  • АИР132М2Е – с электромагнитным тормозом (ЭМТ);
  • АИР132М2Е2 – ЭМТ с растормаживающим устройством;
  • АИР132М2А2 – с повышенным скольжением;
  • АИР132М2 Т2 – для влажного тропического климата;
  • АИР132М2 ОМ2 – морское исполнение;
  • АИР132М2 Х2 – химостойкая защита двигателя;
  • АИР132М2 У2 – Європейський стандарт DIN.

Чертежи и размеры двигателя АИР 132М2 11 кВт 3000 об/мин

Чертеж и размеры двигателя АИР132М2 от компании Полтава Электромотор

Присоединительные размеры, мм L1 D1 G B1 Н В11 D10 L11 L30 D30 H31 L31 D24 D20 D25
Электродвигатель АИР132М2 80 38 41 10 132 270 12 178 510 275 345 89 345 300 250

Схемы подключения электродвигателя 11 кВт 3000 об/мин

Электродвигатели 11 кВт 3000 об/мин производят исключительно в трехфазном исполнении. Однофазные модели с пусковой обмоткой в Украине не купить. Промышленный АИР132М2 11 кВт 3000 об можно подключить на номинальные характеристики к 3ф сети, либо к 1ф через фазосдвигающий конденсатор с потерей 35% мощности.

Схемы подключения электродвигателя АИР132М2

Трехфазный АИР 132 М2 к однофазной сети 220в

Из трехфазных общепромышленных двигателей АИР132М2 можно сделать однофазный своими руками — подключив треугольником одну обмотку через фазосдвигающий конденсатор. Учитывая потерю мощности в 35% рекомендуется использовать 3ф мотор 15кВт, чтоб устройство от бытовой розетки выдало требуемые 11 кВт. Рекомендуем дополнительно укомплектовать схему пусковым конденсатором высокой емкости для повышения крутящего момента во время запуска.

Трехфазный АИР132М2 к промышленным 3ф 380в

Для получения паспортных характеристик — 11 кВт 3000 об/мин — 3-фазный электродвигатель АИР132М2у2 подключают по схеме звезда к промышленной сети через автомат с реле контроля тока.

Цены электродвигателей 11 кВт 3000 об/мин производства ЧАО Электромотор Полтава

Цена на электродвигатели типа АИР132М2 11 квт 3000 об/мин меняется от способа монтажа, специальных исполнений и климатических условий у1/у2/у3/у4/т2. На рынке Украины представлены двигатели бу, производители качественного Китая, Беларуси (Полесьеэлектромаш, Могилёвский завод “МЭЗ”), Украины (Полтава Электромотор, ХЕЛЗ). Двигатели взаимозаменяемые по способу монтажа и креплению по ГОСТ 2479-79.

Таблица сравнения цен двигателей АИР132М2, Новых и Бу

Электродвигатель 11 кВт 3000 об/мин Цена, грн с НДС
АИР132М2 Украина
АИР132М2 Китай 16350
Взрывозащищенный аим 132М2 16750
  • Цена АИР132М2 380 Вольт — 16350 грн с НДС

Купить электродвигатель АИР132М2 11 кВт 3000 об/мин

Отдел продаж поможет подобрать Електродвигун АИР132М2 на складі виробника в Полтавітрехфазный, однофазный или взрывозащищенный электродвигатель АИР132М2 11 кВт 3000 об/мин. Помимо электромоторов завод производит: Мотор-редукторы и редукторы РЧМ, NMRV, частотники, насосы погружные ГНОМ, вентиляторы радиальные, подшипники, вакуумные насосы НВР, компрессорные станции, задвижки реечные для элеваторов, перекидные клапаны.

Бытовой электроинструмент среднего ценового сегмента: соковыжималки шнековые СШ-1, электромясорубки ЭМ-1 «МРІЯ», измельчители кормов «Эликор», маслопрессы ПШУ-4, электрокультиваторы, пресс-грануляторы, электроточила от 800 грн с НДС, кормоэкструдеры КЭШ-2, доильные аппарат «Доярочка», электрооблущиватели початков кукурузы. Все оборудование комплектуется асинхронными электродвигателями АИР132М2 220/380 Вольт производства ЧАО Электромотор Полтава.
