Электродвигатель АИР132М4 — 11 кВт 1500 об/мин

Электродвигатель АИР132М4 производство ПолтаваАИР132М4 — асинхронный трехфазный электродвигатель 11 кВт 1500 об/мин. Имеет короткозамкнутый ротор, фактическую частоту вращения 1460 об/мин, мощность — 11 кВт. Питание 380В, сети переменного тока частотой 50 Гц. Тип подключения по схеме треугольник или звезда. Общепромышленный двигатель АИР 132 М4 ЧАО “Электромотор” по габаритным и присоединительным размерам соответствует ГОСТ 31606-2012. Ниже вы можете узнать технические характеристики из паспорта, цены АИР132М4 и габаритные размеры.

Электродвигатели АИР 132 М4 применяются в промышленности и аграрном комплексе: машиностроении, металлургии, станкостроении, атомной энергетике, строительстве, легкой, пищевой и перерабатывающей промышленности, речного, морского флота, животноводческих и птицеводческих комплексах.

Технические характеристики АИР132М4

В таблице каталога электродвигателей АИР указаны характеристики из технического паспорта: мощность 11 кВт, 1500 оборотов в минуту, напряжение, сила тока, вес, кпд и др.

Технические характеристики Электродвигатель АИР 132 М4
Мощность, кВт 11
Частота вращения, об/мин 1500
Номинальный ток, А 22,5
Крутящий момент 72,448
КПД, % 88,4
Cos φ 0,84
Мпуск/Мном 2,3
Ммакс/Мном 2,3
Iпуск/Iном 7,0
Масса, кг 86

Монтажное исполнение — лапы/фланец/малый фланец

По умолчанию компания Электромотор производит электродвигатели на лапах. Под заказ вы можете купить двигатель АИР 132М4 11/1500 на фланце или в комбинированном исполнении с наценкой 5% к основной цене. Монтажное исполнения Электромотора АИР132М4 согласно гост 2479-79 :

Монтажное исполнение трехфазного электродвигателя аир132м4

Расшифровка маркировки АИР 132 М4

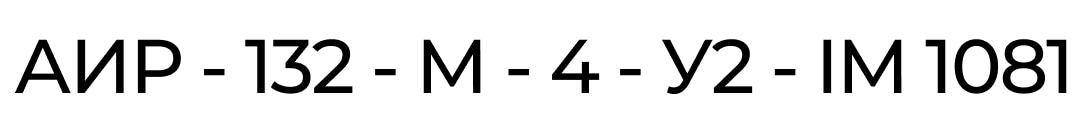

Расшифровка маркировки мотора аир 132м4 с сайта производителя Электродвигатель АИР 132М4 11 кВт 1500 об/мин имеет бирку/шильдик:Шильдик двигателя АИР132М4 Полтава - мощность, обороты

  • АИР — тип асинхронного электродвигатель
  • 132 — условный габарит двигателя
  • М — условная длина сердечника
  • 4 — число полюсов
  • У2 — Климатическое исполнение
  • IM 1081 — монтажное исполнение лапы

Электродвигатель АИР132М4 специального исполнения:

Завод Полтава Электромотор изготавливают электродвигатель АИР132М4 в различных модификациях:

Трехфазный электродвигатель АИР132М4Е с электромагнитным тормозом ЭМТ

  • АИР132М4Е – с электромагнитным тормозом (ЭМТ);
  • АИР132М4Е2 – ЭМТ с растормаживающим устройством;
  • АИР132М4А2 – с повышенным скольжением;
  • АИР132М4 Т2 – для влажного тропического климата;
  • АИР132М4 ОМ2 – морское исполнение;
  • АИР132М4 Х2 – химостойкая защита двигателя.

Чертежи и размеры двигателя АИР 132М4

Чертеж и размеры двигателя АИР132М4 от компании Полтава Электромотор

Присоединительные размеры, мм L1 D1 G B1 Н В11 D10 L11 L30 D30 H31 L31 D24 D20 D25
Электродвигатель АИР132М4 80 38 41 10 132 270 12 178 510 275 345 89 345 300 250

Подключение электродвигателя 4 квт 3000 об/мин к сети 220/380 Вольт

Электродвигатель АИР 132 М4 подключают к трехфазной сети 50 Гц с напряжением 220/380. На табличке шильдике указывают возможные способы подключения в зависимости от напряжения питающей сети. Переключения обмоток из одной схемы на другую, а также для подвода кабеля питания, на двигателе имеется клеммная коробка.

Схемы подключения электромоторов с напряжением питания 220/380В

С Завода обмотки подключены по «звезде» и его можно сразу подключать в сеть 380В. Данный способ соединения обеспечивает максимальный КПД электродвигателя.

Схемы подключения электродвигателя АИР132М4

Схема треугольник используется если двигатель нужно подключить к сети 220В. Трехфазный электромотор по схеме треугольник можно подключать только через конденсатор, потеря мощности 30%.

Цены электродвигателей АИР132М4 производства ЧАО Электромотор Полтава

Цена на двигатели типа АИР 132М4 11 квт 1500 об/мин меняется от способа монтажа, специальных исполнений и климатических условий. На рынке Украины представлены двигатели производители качественного Китая, Беларуси (Полесьеэлектромаш, Могилёвский завод “Электродвигатель”), Украины (Полтава Электромотор, ХЕЛЗ). Двигатели взаимозаменяемые по способу монтажа и креплению по ГОСТ 2479-79. Цена трехфазного АИР132М4 380 Вольт — 11770 грн с НДС.

Купить трехфазный двигатель АИР132М4 380В

Отдел продаж поможет подобрать Електродвигун АИР132М4 на складі виробника в Полтавітрехфазный электродвигатель АИР132М4 11 кВт 1500 об/мин. Помимо электродвигателей АИР завод производит: Мотор-редукторы и редукторы РЧМ, NMRV, насосы погружные ГНОМ, вентиляторы радиальные, вакуумные насосы НВР, компрессорные станции, задвижки реечные для элеваторов, перекидные клапаны.

Бытовой электроинструмент среднего ценового сегмента: соковыжималки шнековые СШ-1, электромясорубки ЭМ-1 «МРІЯ», измельчители кормов «Эликор», маслопрессы ПШУ-4, электрокультиваторы, пресс-грануляторы, электроточила от 800 грн с НДС, кормоэкструдеры КЭШ-2, доильные аппарат «Доярочка», электрооблущиватели початков кукурузы. Все оборудование комплектуется асинхронными электродвигателями АИР132М4 производства ЧАО Электромотор Полтава.
