Редуктор NMRV 110

Редуктор NMRV 110 – одноступеневий черв’ячний мотор-редуктор з передатними числами від 7,5 до 100. Виготовляється в алюмінієвому корпусі з міжосьовою відстанню черв’ячної передачі 110 мм. Черв’ячні редуктори NMRV 110 виготовляються в Італії (Motovario), безліччю заводів у Китаї, Туреччині (PMRV 110). Завдяки використанню передових технологій відрізняється високою точністю черв’ячної передачі з практично відсутнім люфтом, що забезпечує плавну і безшумну роботу при помірних навантаженнях.

У нас можна купити мотор-редуктор NMRV 110 з бічними фланцями FA/FB/FC/FD, одностороннім або двостороннім вихідним валом, реактивною тягою.

Технічні характеристики редуктора NMRV 110

У таблиці представлені технічні характеристики одноступеневого черв’ячного редуктора NMRV-110: обороти редуктора, передатне число, кВт електродвигуна, крутний момент, сервіс фактор, ККД. Ці параметри необхідні для правильного підбору NMRV 110 для покупки.

Редуктор черв’ячний одноступінчатий	Передатне число	Оберти вихідного валу, об/хв	Характеристики електродвигуна		Крутний момент, Нм	ККД	Сервіс-фактор
			Частота обертання, об/хв	Потужність, кВт
NMRV 110	7,5	373	2800	11	256	0,91	1,61
	10	280			341	0,91	1,31
	15	187		9,25	415	0,88	1,16
	20	140		7,5	444	0,87	1,22
	25	112		5,5	407	0,87	1,19
	30	93			469	0,83	1,16
	40	70		4	449	0,82	1,26
	50	56		3	403	0,79	1,62
	60	47			475	0,77	1,03
	80	35		2,2	438	0,73	1,01
	100	28		1,5	353	0,69	1,12
	7,5	187	1400	7,5	347	0,90	1,66
	10	140			456	0,89	1,34
	15	93			662	0,86	0,98
	20	70		5,5	639	0,85	1,11
	25	56		4	574	0,84	1,09
	30	47			648	0,79	1,08
	40	35		3	639	0,78	1,16
	50	28			768	0,75	0,86
	60	23		2,2	649	0,72	0,95
	80	18		1,5	548	0,67	1,01
	100	14		1,1	474	0,63	1,05
	7,5	120	900	4	283	0,89	2,23
	10	90			375	0,88	1,80
	15	60			543	0,85	1,30
	20	45		3	530	0,83	1,45
	25	36		2,2	474	0,81	1,43
	30	30			534	0,76	1,44
	40	23		1,5	472	0,74	1,69
	50	18			565	0,71	1,23
	60	15		1,1	478	0,68	1,39
	80	11			590	0,63	0,99
	100	9		0,75	462	0,58	1,37

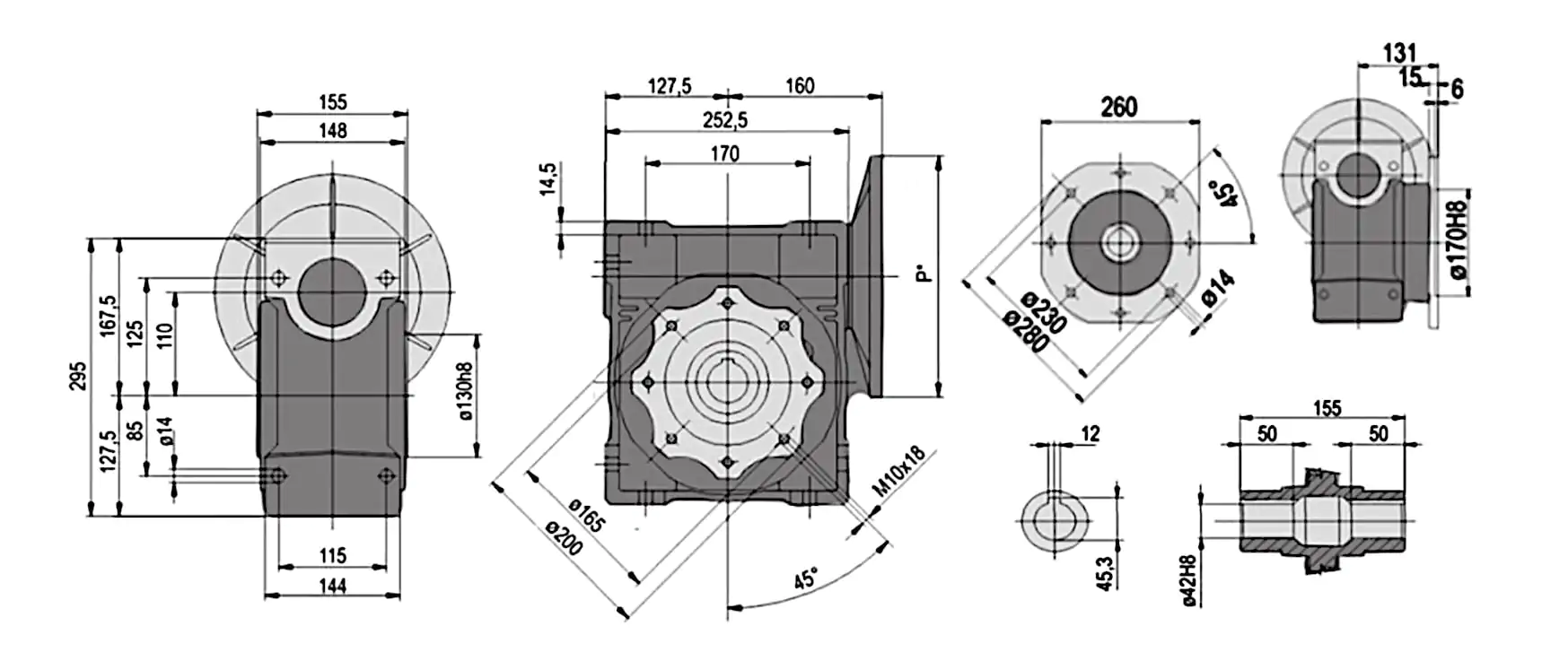

Креслення черв’ячного мотора-редуктора NMRV 110

На кресленні вказані габаритні та приєднувальні розміри мотор-редуктора NMRV-110.

Довжина та діаметр вихідного валу

Редуктор NMRV 110 виготовляється з полим валом під шпонку діаметром 42 мм. У нас можна придбати односторонній або двосторонній вихідний вал, розміри та діаметри вказані нижче на кресленні

Приєднувальні розміри під електродвигун

З’єднання NMRV 110 з електродвигуном відбувається через стандартизований фланець (PAM), який забезпечує співвісність валів та механічний зв’язок між ними. Електродвигун вставляється в редуктор, утворюючи єдиний вузол, в якому фланець двигуна центрується і кріпиться до фланця редуктора, а потім двигун з’єднується з вхідним валом редуктора.

Розміри приєднувального фланця редуктора NMRV 110 відповідають Європейському стандарту DIN. Для приєднання двигунів стандарту ДЕРЖСТАНДАРТ у деяких випадках необхідна установка перехідних втулок, так як діаметр валу може не збігатися.

Мотор-редуктор NMRV-110	Діаметр фланця			Діаметр валу в залежності від передатного числа
	по замку	по центру отворів кріплення	зовнішній	7,5	10	15	20	25	30	40	50	60	80	100
80B5	130	165	200	–	–	–	–	–	–	–	–	–	19	19
90B5	130	165	200	–	–	–	–	24	24	24	24	24	24	24
100/112В5	180	215	250	28	28	28	28	28	28	28	28	28	–	–
132В5	230	265	300	38	38	38	38	–	–	–	–	–	–	–

Монтажне виконання та варіанти збірки

Редуктор NMRV 110 має можливість встановлення черв’яка в будь-якому монтажному виконанні. Розташування черв’яної передачі впливає на обсяг масла в редукторі.

Розшифровка маркування одноступеневого редуктора NMRV 110

Розшифровка маркування редуктора NMRV 110 25 90В5:

• NMRV – тип редуктора;
• 110 – міжосьова відстань;
• 25 – передатне число;
• 90B5 – умовне позначення розміру фланця під електродвигун.

Купити редуктор NMRV 110

На сайті Електромотор Полтава можна купити черв’ячні редуктори NMRV 110 провідних виробників Китаю, Італії, Туреччини з широким вибором передатних чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуємо однофазними або трифазними асинхронними двигунами з частотою обертання 3000, 1500, 1000, 750 обертів на хвилину. Консультації щодо підбору Вам нададуть наші професійні менеджери ПрАТ “Полтава Електромотор”.

Купуючи редуктор NMRV 110 у Заводу Полтава Електромотор ви отримуєте:

1. Заводську гарантію 12 місяців та можливість післягарантійного обслуговування;
2. Можливість оплати зручним для вас способом – рахунок-фактура з ПДВ або без, післяплата, при самовивезенні зі складу;
3. Доставка по Україні будь-яким перевізником – Нова Пошта, Укрпошта, САТ, Делівері;
4. Знижки для постійних клієнтів та оптових замовлень.

Ціна на редуктор NMRV 110

Ціна одноступінчатого редуктора NMRV 110 без електродвигуна:

• Італійський NMRV 110 – від 21310 грн
• Китайський NMRV 110 – від 13800 грн

Чому найкраще зробити вибір на користь редуктора NMRV 110 виробника Італії чи Китаю? Дана модель охоплює великий діапазон можливих оборотів вихідного валу – від 7 до 373 об/хв та має невелику вагу – 35 кг. Надійний чавунний корпус відмінно переносить навантаження і стійкий до механічних пошкоджень. Компактні розміри, що здешевлює доставку. Зверніть увагу на технічні характеристики редуктора для правильного підбору:

1. Частота обертання вихідного валу;
2. Діаметр валу;
3. Діаметр фланця;
4. Передатне число;
5. Потужність електродвигуна;
6. Коефіцієнт корисної дії;
7. Габаритні розміри редуктора.

Правильний вибір цих параметрів дозволить забезпечити оптимальну роботу редуктора NMRV 110 у Вашому обладнанні.
