Насос Гном – погружний дренажний фекальний електронасос для брудної води центробіжного типу. Температура рідини, що перекачується 35 – 60 °С. Подача насосу – 6 – 600 м³/ч з тиском – 6 – 80 м. Напруга живлення грязьових занурювальних насосів ГНОМ: 220в — побутові однофазні моделі, 380в — промисловві трифазні. Зстовсування: викчування рыдини з затоплених місць, каналізаційних стоків в системах ЖКХ, водопостачання, дренаж води і дренаж котлованів, полив ям, нафової промисловості. Купити насос ГНОМ російського і молдавського виробництва, на території України можливо в Полтава Електромотор.

Каталог і характеристики

Технічні характеристики і каталог грязьових насосів ГНОМ включає: тиск, продуктивність, потужність електродвигуна, частота обертання, струм, маса, напруга живлення мережі.

Модель Технічні характеристики насосів ГНОМ
Напір, м Подача, м³/год КПД, % Р, кВт N, об/хв Струм, А Напруга, В Вага, кг
ГНОМ ФР 4-17 17 4 30 1,1 3000 2,6 380 18,3
6,8 220 18,8
ГНОМ ФР 4-17Д 19,8
Мини ГНОМ 7-7 0,6 3 220 15
Мини ГНОМ 7-7Д
ГНОМ6-10 10 6
ГНОМ6-10Д
1ГНОМ6-10Д 10
ГНОМ10-6 6 10 0,6 15
ГНОМ10-6Д
1ГНОМ10-6Д 10
ГНОМ Ф 10-6 0,55 1,5 380 8,9
ГНОМ Ф 10-6Д 3,9 220 10,2
ГНОМ10-10 10 10 0,75 2 380 15
1ГНОМ10-10 1 10,5
ГНОМ10-10Д 1,1 8 220 16
ГНОМ10-10ТР 2 380
1ГНОМ10-10Д 1 8 220 11
ГНОМ10-10 EX 1,1 2,8 380 31
ГНОМ Ф 16-6 6 16 0,75 2,4 11,6
ГНОМ Ф 16-6Д 5,8 220 13,6
ГНОМ16-16 16 2,2 11 220 28
40 3,5 380 24
ГНОМ16-16Д 30 11 220 28
ГНОМ16-16ТР 40 3,5 380 24
ГНОМ Ф 20-8 8 20 1,1 2,7 13,6
ГНОМ Ф 20-8Д 7 15,3
ГНОМ Ф 25-8 25 1,5 3,8 14,6
ГНОМ25-20 20 25 46 3 6,1 31,8
ГНОМ25-20ТР
ГНОМ25-20 EX 6,6 48,5
ГНОМ40-25 25 40 50 5,5 11 59
ГНОМ40-25ТР
ГНОМ50-25 50 7,5 16 72
ГНОМ50-25ТР 76
ГНОМ53-10 10 53 4 1500 8,5 63
ГНОМ53-10ТР
ГНОМ60-100 100 60 48 3000 380
ГНОМ80-70 70 80 38,5 83 500
ГНОМ100-25 25 100 50 11 21 112
ГНОМ100-25ТР 120
ГНОМ100-30 30 16,5
ГНОМ100-80 80 50

Дренажні переносні насоси ГНОМ ФР и Ф виробляють в нержавіючому корпусі, з ріжучим механізмом (ножами). Основне призначення: перекачка стоків розміром до 50 мм, з вмістом неабразивних включень і миючих засобів .

 Вибухозахищені насоси ГНОМ марка EX використовуються в вибухонебезпечних зонах класу 1, виключення – шахти з підвищенним вмістом метану. Вміст нафтепродуктів в масі, що відкачується не повинно перевищувати 10 %.

Міні Гном – водяні насоси зі зменшенням подачі і напором, енергоефективні, легкі, компактні.

Принцип роботи і влаштування дренажного насоса ГНОМ

В конструкцію дренажного занурювального моноблочного насосу ГНОМ входить: масляна камера одноступінчаста насосна частина і двигун. Робоче колесо відткритого або закритого типу по торцю ущільнюється діафрагмою або сальником, виготовлено з чавуна. Крильчатка обертається за годинниковою стрілкою якщо стоять зі сторони електродвигуна. Нижній підшипник кріпиться в корпусі на клей. Манжета, масляна камера і торцеве ущільнення забезпечує герметичність електродвигуна. Двигуни однофазні запускаються з конденсатора чи поплавкового вимикача (поплавка). Охолодження – водяне. В серії ГНОМ корпус чавунний, 1ГНОМ –високоміцна пластмаса. Схема збірки, конструкція з інструкції по експлуатації, а також списком запчастин з кресленням занурювального насоса ГНОМ:

Креслення в розбірці насоса ГНОМ

Влаштування насоса ГНОМ
  1. Шпилька М8*95
  2. Шпилька М8*40
  3. Шпилька М10*25
  4. Шайба М10
  5. Гайка М10
  6. Шпилька М8*300
  7. Шайба М8
  8. Гайка М8
  9. Втулка
  10. Натискна шайба
  11. Гайка
  12. Пробка для заливання мастила
  13. Кільце 010-013-19
  14. Ручка
  15. Кришка
  16. Шнур живлення
  17. Статор
  1. Підшипник 6-18020619 – Ротор
  2. Шпонка
  3. Підшипник 6-180206
  4. Підшипниковий щит
  5. Манжета
  6. Кільце 145-150-36
  7. Корпус (чавун / пластик / нержавіюча сталь)
  8. Торцове ущільнення
  9. Прокладка
  10. Кільце
  11. Робоче колесо
  12. Шайба М12
  13. Гайка М12
  14. Кришка фільтра
  15. Діафрагма
  16. Фільтр
  17. Дно фільтра

Посібник з експлуатації, підключенню 220 Вольт / 380 Вольт дренажного насоса ГНОМ:

  • Перед початком роботи ГНОМ повинен бути повністю занурений в рідину, оскільки помпи цього виду при встановленні у воді – охолоджують електродвигун.
  • Занурення за допомогою троса – виключають зусилля на кабель
  • Трифазний асинхронний привід насосу підключається виключно через автоматичний вимикач
  • Недопустима робота з перекритою подачею більш 10 хв.
  • Перенос за шнур живлення – заборонений, тільки за ручку
  • Максимальна продуктивність забезпечується при вертикальному встановленні
  • Рекомендоване мастило для роботи — індустріальне И20А, И40А
  • Схема підключення насоса ГНОМ скачати в ПДФ

Розшифровка маркування ГНОМ

Розшифровка маркування (позначення) ГНОМ 220 Вольт/380 Вольт:

Промышленный погружной насос ГНОМ

  • Г – грязьовий
  • Н – насос
  • О – одноступінчатий
  • М – моноблочний
  • Д – з поплавковим вимикачем
  • 220в – однофазний

Параметри рідини

Параметри рідини, що перекачується для занурювальних насосі ГНОМ різного типу виконання – ФР и Ф стандартного чи ЕХ вибухозахищеного, з рубашкою охолодження для гарячої води.

Характеристики рідини Основні показники дренажного насоса ГНОМ
Загальнопромислові Вибухозахищені ЕХ Тр
Максимальна температура 35 t °С  40 t °С 60 t °С
Щільність рідини 1100 кг/м3
Щільність твердих абразивів 2500 кг/м3
Розмір твердих абразивів 5 мм
Вміст механічних домішок 10 %

Переваги насоса ГНОМ

Каналізаційний насос ГНОМ

Основні переваги насоса типу ГНОМ:

  1. прості в експлуатації і обслуговуванні,
  2. стійкі до зносу,
  3. тривалий строк служби,
  4. оптимальний ККД,
  5. стабільні в функціонуванні,
  6. довговічні комплектуючі,
  7. знімні фільтри (дозволяють очистити обладнання).

Ціна від виробника

Насоси типу ГНОМ вробляються в Молдові – Завод Молдовахідромаш і Росії на таких заводах як Лівгідромаш (ГМС) Лівни, Уралгідропром, Електромаш, Московський насосний завод (МНЗ). Виробник якісних каналізаційних занурювальних насосів за вітчизняним ДСТУ. В Україні насоси зустрічаються у вигляді неліквіду, або під замовлення строк – 30 днів.

Як купити насос ГНОМ в Україні

Купити насос ГНОМ з рубашкою охолодження, з поплавком, 380В/220В від офіційного дилера з паспортом, можна на сайті ПАТ Електромотор Полтава. На складі є насоси складського зберігання и б/у. Всі моделі насосів типу ГНОМ відповідаують ДСТУ стандарту, ремонт, оренда, аналоги можна замовити у нас, запросив ціну у спеціаліста ПАТ Електромотор.

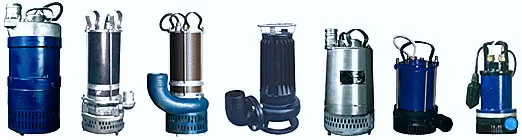

Всі моделі дренажних насосів ГНОМ
