Мотор-редуктор РЧМ – це черв’ячні одноступінчасті редуктори з міжосьовою відстанню 50/63/75, корпус алюміній, працює від мережі змінного струму 220/380 В частотою 50 Гц. Редуктори РЧМ зі сторони вхідного і вихідного вала має приєднальний флянець. Вхідний вал – порожній, вихідний – порожній з двостороннім виходом.

Для зниження шуму, збільшення ККД і терміна служби редукторів черв’ячний вал виготавляють зі сталі з поверхньою закалкою, а зубчатий вінець черв’ячного колеса вилитий з бронзи. Мотор-редуктор РЧМ може працювати у вибухобезпечному середовищі. Сфера застосування редукторів типу РЧМ різноманітна: машинобудування, деревообробна галузь, сільське господарство, будівництво, нестандартне обладнання і т. д. Мотор редуктори експлуатують як привід для підйомних механізмів, змішувачів, дробилки, конвейерів, елеватора, транспортера.

Технічні характеристики редукторів РЧМ

В таблиці зведені основні параметри РЧМ – 50, РЧМ – 63, РЧМ – 75. Виготовляємо редуктори з іншими передаточними числами і межосьовою відстанню. Умовні позначення з таблиці характеристик редукторів РЧМ:

n1 — число обертів на вхідному валу редуктора, (синхронна частота обертання електродвигуна), об/хв;
n2 — число обертів на вихідному валу редуктора, об/хв;
M2 — обертаючий момент на вихідному валу редуктора, Н-м;
P1 — потужність на вхідному валу редуктора (корисна потужність електродвигуна) кВт;
* — виготовляється за індивідуальним замовленням.

Тип редуктора	Тип електро-двигуна	Р1, кВт	n1, об/хв.	Передаточне відношення черв’ячних РЧМ, i										Пара-метр
Тип редуктора	Тип електро-двигуна	Р1, кВт	n1, об/хв.	10	15	20	25	30	40	50	60	80	100	Пара-метр
РЧМ-50	АИРМ63А6	0,18	1000							17	14	11		n2
	АИРМ63А6	0,18	1000							56	62	75		M2
	АИРМ63А4	0,25	1500			69	55	46	34	27	23	17	14*	n2
	АИРМ63А4	0,25	1500			27	32	37	43	53	59	70	60*	M2
	АИРМ63В6	0,25	1000			44	35	29	22					n2
	АИРМ63В6	0,25	1000			42	48	56	64					M2
	АИРМ63В4	0,37	1500	140	91	68	54	45	34					n2
	АИРМ63В4	0,37	1500	22	31	40	48	55	64					M2
	АІР71А6	0,37	1000	91	61	45								n2
	АІР71А6	0,37	1000	33	46	60								M2
	АІР71А4	0,55	1500	135	90	67	54	45						n2
	АІР71А4	0,55	1500	33	48	52	61	71						M2
	АІР71В6	0,55	1000	91	61									n2
	АІР71В6	0,55	1000	49	68									M2
	АІР71В4	0,75	1500	135	90									n2
	АІР71В4	0,75	1500	44	63									M2
РЧМ-63	АІР71А6	0,37	1000			45	36	30	22	18	15			n2
	АІР71А6	0,37	1000			60	74	82	102	120	137			M2
	АІР71В6	0,55	1000		61	45	36	30	22					n2
	АІР71В6	0,55	1000		71	90	108	123	152					M2
	АІР71А4	0,55	1500			67	554	45	34	27				n2
	АІР71А4	0,55	1500			61	73	83	105	124				M2
	АІР71В4	0,75	1500		90	67	54	45	33					n2
	АІР71В4	0,75	1500		64	83	100	114	143					M2
	АІР80А4	1,1	1500	141	94	70	56	47						n2
	АІР80А4	1,1	1500	65	93	122	146	167						M2
	АИР80В4	1,5	1500		94	70								n2
	АИР80В4	1,5	1500	89	127	166								M2
РЧМ-75	АІР71А6	0,37	1000							18	15	11	9	n2
	АІР71А6	0,37	1000							126	144	173	196	M2
	АИР71А4	0,55	1500						33	27	22	17		n2
	АИР71А4	0,55	1500						108	129	148	180		M2
	АІР71В6	0,55	1000					30,5	22,5	18	15			n2
	АІР71В6	0,55	1000					136	170	187	214			M2
	АИР71В4	0,75	1500				54	45	33	27	22,5			n2
	АИР71В4	0,75	1500				110	125	159	177	200			M2
	АІР80А4	1,1	1500		94	70	56	47	35					n2
	АІР80А4	1,1	1500		96	126	155	175	219					M2
	АІР80В4	1,5	1500	141	94	70,5	56	47						n2
	АІР80В4	1,5	1500	91	132	172	185	200						M2

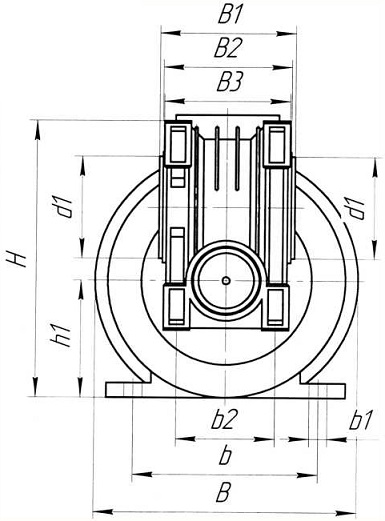

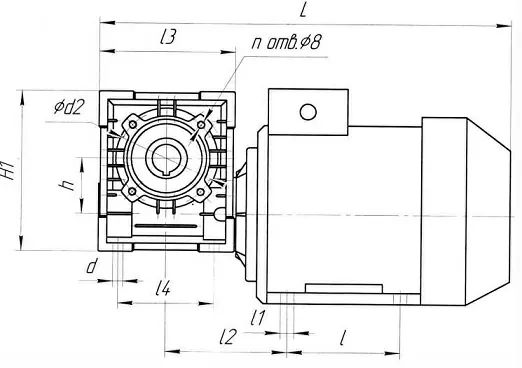

Креслення і габаритні розміри

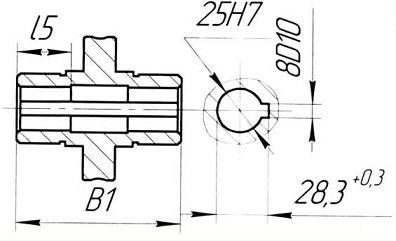

Черв’ячні редуктори РЧМ виробляють зі стандартним фланцем В5 и малим В14. Приєднальні розміри, кріпильні, діаметри вихідного вала, порожнього вала, бокового/вихідного флянця і черв’ячної пари на кресленні.

Ціни на редуктори РЧМ від ПАТ “Полтава Електромотор”

Ціни на редуктори РЧМ вказані без електродвигуна. Редуктори РЧМ можна купити з електродвигуном чи без. Для правильного підбора мотор-редуктора РЧМ 50 дзвоніть менеджерам ПАТ “Полтава Електромотор”. Допоможемо підібрати, купити мотор редуктор РЧМ для Ваших задач.
