Редуктор NMRV

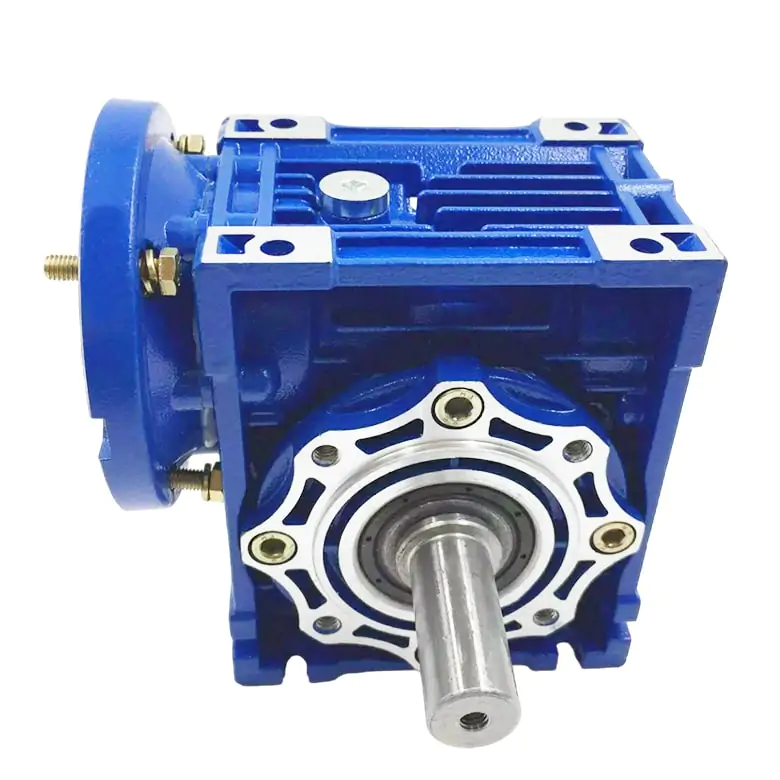

Редуктор NMRV – це одноступеневий черв’ячний мотор-редуктор для зменшення швидкості обертання і збільшення крутного моменту електродвигуна. Має широку лінійку моделей з міжосьовою відстанню черв’ячної передачі – 30, 40, 50, 63, 75, 90, 110, 130, 150 мм. Виробляються з передатними числами 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100, з граничним крутним моментом – 1560 Нм. Мотор-редуктори NMRV можуть комплектуватися однофазними або трифазними фланцевими асинхронними двигунами з частотою обертання 3000, 1500, 1000, 750 обертів в хвилину.

Виготовляються редуктори серії NMRV в Італії (Motovario), Туреччини – PMRV, а також на багатьох заводах Китаю. Для зручного монтажу редуктора НМРВ можна докупити двосторонній або одностороній вихідний вал, бічні фланці FA і FB, реактивну тягу. Можлива комплектація електродвигунами з електромагнітним гальмом з приєднувальними розмірами за ГОСТ або DIN стандартом.

Технічні характеристики мотор-редукторів NMRV

У таблиці наведено основні характеристики мотор-редукторів NMRV, необхідні для підбору черв’ячного електроприводу. Для огляду докладних параметрів – клацніть на потрібне маркування в каталозі.

Технічні характеристики	Каталог черв’ячних редукторів NMRV
	NMRV 030	NMRV 040	NMRV 050	NMRV 063	NMRV 075	NMRV 090	NMRV 110	NMRV 130	NMRV 150
Передатне число, i	7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100
Крутний момент, Нм	8-44	17-53	35-83	51-168	127-258	129-454	256-768	126-904	253-1560
Кількість обертів, об/мин	7-373
Матеріал корпусу	Алюміній						Чавун
Вага, кг	1,2	2,3	3,5	6,2	9	13	35	48	84

Розміри черв’ячного редуктора NMRV

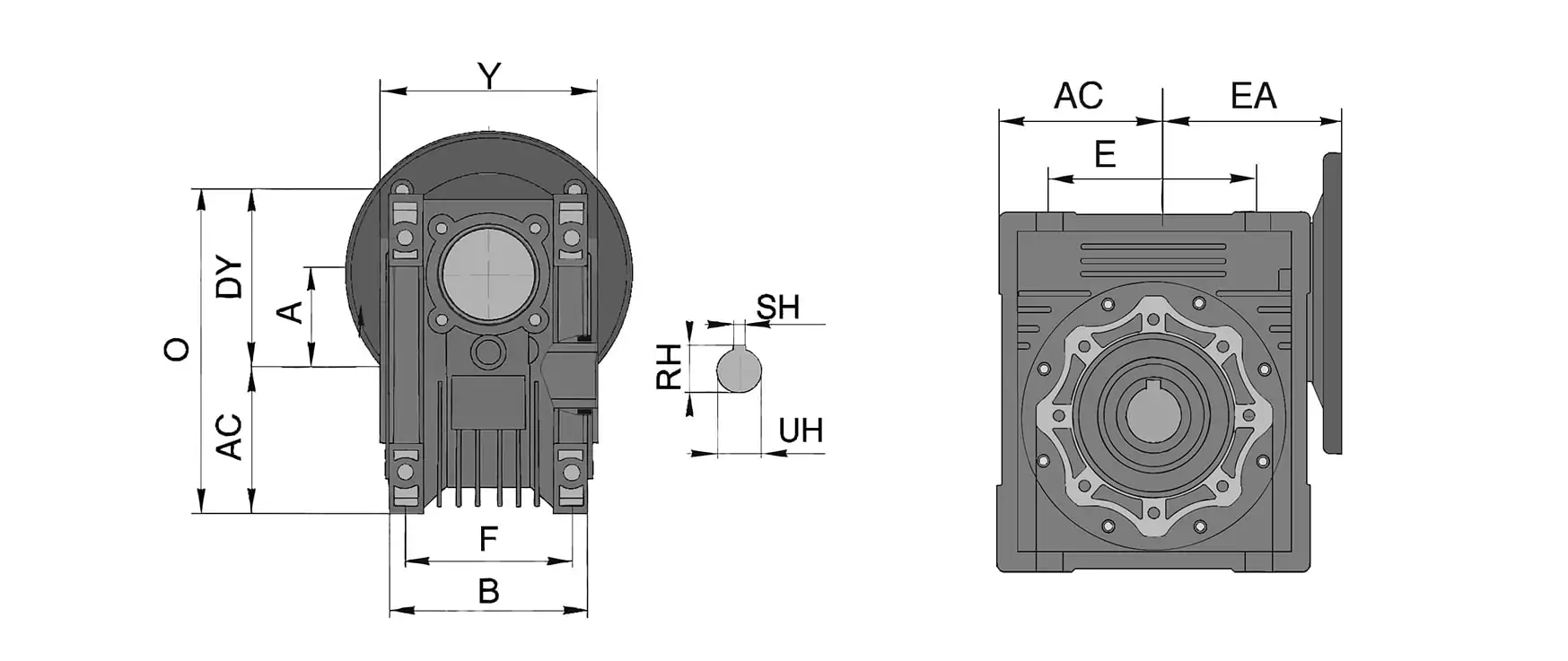

Габаритні розміри мотор-редукторів NMRV вказані на кресленні – міжосьова відстань, висота, довжина, ширина, діаметр вихідного валу.

Габаритні розміри	Габарит черв’ячного мотор-редуктора NMRV
	NMRV 030	NMRV 040	NMRV 050	NMRV 063	NMRV 075	NMRV 090	NMRV 110	NMRV 130	NMRV 150
AC	40	50	60	72	86	103	127,5	147,5	170
EA	55	70	80	80	112,5	129,5	160	180	210
E	54	70	80	100	120	140	170	200	240
Y	63	78	92	112	120	140	155	170	200
O	97	121,5	144	174	205	238	295	355	400
DY	57	71,5	84	102	119	135	167,5	187,5	230
A	30	40	50	63	75	90	110	130	150
F	44	60	70	85	90	100	115	120	145
B	56	71	85	103	112	130	144	155	185
UH	14	18	25	25	28	35	42	45	50
RH	16,3	20,8	28,3	28,3	31,3	38,3	45,3	48,8	53,8
SH	5	6	8	8	8	10	12	14	14

Варіанти розташування черв’ячної пари редуктора NMRV

Черв’ячні мотор-редуктори NMRV агрегатуються з різними варіантами збирання і можуть встановлюватись у горизонтальному та вертикальному положеннях.

Розшифровка позначення маркування NMRV

Маркування редуктора NMRV містить інформацію про типорозмір, передатне число, розмір і тип приєднувального фланця під електродвигун:

• NMRV – мотор редуктор черв’ячний
• 030 – типорозмір (міжосьова відстань, мм)
• 10 – передатне число
• 280 – швидкість обертання вихідного валу, об/хв
• 0,37 – потужність електродвигуна, кВт
• B2 – монтажне положення

Об’єм оливи в черв’ячних редукторах NMRV

Кількість мастила, що заправляється, в редукторі NMRV змінюється в залежності від розташування черв’ячної пари.

Схема збірки	Об’єм мастила
	NRV-30	NRV-40	NRV-50	NRV-63	NRV-75	NRV-90	NRV-110	NRV-130	NRV-150
В3	0,04	0,08	0,15	0,3	0,55	1	3	4,5	7
В8							2,2	3,3	5,1
В6-В7							2,5	3,5	5,4
V5							3	3,3	7
V6							2,2	45	5,1

ВАЖЛИВО! Пуск мотор-редуктора NMRV категорично забороняється без олії. Рекомендуємо об’єм та марка масел у таблицях

Марки мастила

Мотор-редуктори NMRV спочатку заправлені синтетичною оливою, робоча температура max 90°C. Синтетичні та мінеральні мастила заборонено змішувати. При заміні марки оливи, редуктор НМРВ необхідно промити.

Виробнік	Синтетичне мастило	Мінеральне
Total	CARTER EP/HT 220	–
CASTROL	OPTIFLEX 220	OPTIGEAR 220
OMV	GEAR PG 460	GEAR HST 220
PARAMO	–	PARAMOL CLP 220
OPTIMOL	OPTIFLEX A 220	OPTIGEAR BM 220
MOBIL	GLYCOIL 30	MOBIL GEAR 630
IP	TELESIA 220	MELLANA 220
BP	ENERSYN GP-XP 220	ENERGOL GR-XP 220
ESSO	GLYCOLUBE 220	SPARTAN EP 320
SHELL	OMALA HD 220	OMALA EP 220

Купити мотор-редуктор NMRV

Купити черв’ячний мотор-редуктор NMRV з передатними числами 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100 можна на сайті ПрАТ “Електромотор”. Відділ продажів ПрАТ “Електромотор” допоможе купити редуктора NMRV з електродвигуном АІР стандарту ДЕРЖСТАНДАРТ або підібрати імпортний електромотор з розмірами DIN. В наявності – вихідні вали, реактивні тяги та фланці для зручного монтажу редуктора НМРВ.

Купуючи редуктори NMRV у Заводу Полтава Електромотор ви отримуєте:

1. Заводську гарантію 12 місяців та можливість післягарантійного обслуговування;
2. Можливість оплати зручним для вас способом – рахунок-фактура з ПДВ або без, післяплата, при самовивезенні зі складу;
3. Доставка по Україні будь-яким перевізником – Нова Пошта, Укрпошта, САТ, Делівері;
4. Знижки для постійних клієнтів та оптових замовлень.

Ціна редуктора NMRV

У таблиці є роздрібний прайс редукторів серії NMRV. Розмір оптової знижки залежить від моделі та кількості, уточнюйте у менеджера.

Черв’ячний редуктор	Ціна, грн з ПДВ
NMRV 030	2000
NMRV 040	2200
NMRV 050	3000
NMRV 063	4200
NMRV 075	6000
NMRV 090	8250
NMRV 110	13500
NMRV 130	17700
NMRV 150	29700

Ціна редуктора NMRV вказана без електродвигуна. На кінцеву вартість черв’ячного мотор-редуктора NMRV впливає потужність, частота обертання та виробник двигуна. Щоб прорахувати – надішліть запит на пошту або зв’яжіться з менеджером по телефону.
