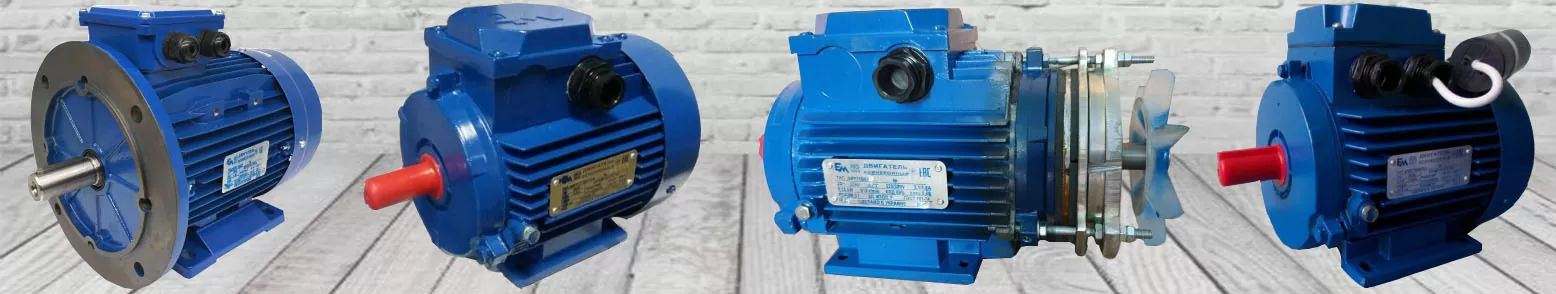

Електродвигуни виробництва завода Полтава Електромотор

Асинхронні електродвигуни – это приводи для агрегатізації промислових механізмів і обладнання аграрного комплекса. Працюють від мережі змінного трифазного 380В, однофазного 220В. Частота мережі 50 и 60 Гц, напруга 220-660 В, ступінь захисту IP54, IP55, клас ізоляції F. В залежності від технічної спеціалізації, діляться на загальнопромислові, вибухозахисні, кранові і високовольтні. Застосовуються на токарних і сверлильних станках; циркулярках, підйомних кранах, лебідках, ліфтах житлових домов и шахтових кліток, сільхоз обладнанні.

Каталог електродвигунів 220В/380В

  • АІР трифазні електродвигуни 380В
  • Однофазні двигуни АИРе 220В - фото завода
  • АИРС з підвищеним ковзанням - фото
  • Електродвигун з вбудованим електромагнітним тормозом

Технічні характеристики двигунів АИР

Тип електродвигуна Потужність, кВт Частота обертання, об/хв I ном А I пуск I ном М пуск М ном М макс М ном Вага, кг
АИР71А2, АИС80А2 0,75 3000 1,8 6,0 2,6 2,7 8,6
АИР71В2, АИС80В2 1,1 3000 2,6 6,0 2,2 2,4 9,3
АИР71А4, АИС80А4 0,55 1500 1,6 5,0 2,3 2,4 8,3
АИР71В4, АИС80В4 0,75 1500 1,95 5,0 2,5 2,6 9,4
АИР71А6, АИС80А6 0,37 1000 1,4 4,5 2,1 2,3 8,1
АИР71В6, АИС80В6 0,55 1000 1,8 4,5 1,9 2,2 9,7
АИР71В8, АИС80В8 0,25 750 1,1 4,0 1,8 1,9 8,9
АИР80А2, АИС90A2 1,5 3000 3,3 6,5 2,2 2,6 12,4
АИР80В2, АИС90B2 2,2 3000 4,6 6,4 2,1 2,6 15,0
АИР80А4, АИС90A4 1,1 1500 2,8 5,0 2,2 2,4 11,9
АИР80В4, АИС90B4 1,5 1500 3,6 5,3 2,2 2,4 13,5
АИР90L2 3,0 3000 6,1 7,0 2,3 2,6 19,6
АИР100L6 2,2 1000 5,5 6,0 1,9 2,2 26,5
АИР100L8 1,5 750 4,0 3,7 1,6 2,0 23,5

Однофазні асинхронні електродвигуни відрізняються однією робочою обмоткою статора, підключається до мережі однофазного тока 220В.

Технічні характеристики електродвигунів АИРе

Потужність, кВт Електродвигун ККД,% Cos φ Iном, А Mном, Н*м N ном, об/хв Мп/Мн Мmax/Mн Iп/Iн
0,12 АИРЕ 56А2 56 0,95 1,0 0,41 2800 0,50 2,3 4,0
0,18 АИРЕ 56B2 56 0,92 1,6 0,61 2800 0,50 1,7 3,8
0,25 АИРЕ 56С2 60 0,95 2,0 0,85 2800 0,50 2,1 3,9
0,37 АИРЕ 63А2 62 0,95 2,9 1,3 2800 0,45 2,1 4,8
0,55 АИРЕ 63В2 63 0,95 4,2 1,9 2800 0,45 2,1 4,8
АИРЕ 71А2 64 0,95 4,1 1,9 2800 0,45 2,1 3,8
АДМЕ 71О2 67 0,92 4,1 1,9 2800 0,45 1,8 3,8
0,75 АИРЕ 71B2 66 0,95 5,4 2,6 2800 0,40 1,7 4,0
АДМЕ 71A2 68 0,93 5,4 2,6 2810 0,45 1,8 4,5
1,1 АИРЕ 71C2 68 0,95 7,7 3,8 2800 0,40 1,7 3,9
АДМЕ 71B2 68 0,95 7,4 3,8 2770 0,45 1,8 4,5
1,5 АИРЕ 80B2 69 0,95 10 5,1 2800 0,40 1,7 4,2
АДМЕ 80A2 68 0,99 10 5,3 2730 0,50 1,8 3,5
2,2 АИРЕ 80С2 71 0,95 15 7,5 2800 0,35 1,7 4,2
АДМЕ 80С2 73 0,95 14 7,5 2810 0,43 1,5 3,0
3 АИРЕ 90L2 75 0,95 19 10 2800 0,30 1,7 4.2
4 АИРЕ 100LA2 К2 77 0,95 25 14 2800 1,6 1,7 6,5
5,5 АИРЕ 100LB2 К2 79 0,95 33 19 2800 1,5 1,7 6,5
7,5 АИРЕ 112М2 К2 79 0,95 46 26 2800 1,5 1,7 6,5
11 АИРЕ 132М2 К2 80 0,95 66 38 2800 1,5 1,7 6,5

Монтажне виконання

за способом монтажа:

  • на лапах (1М 1081),
  • з флянцем (1М 3081, 3681),
  • комбіноване (1М 2081, 2181)

кліматичне:

  • помірний клімат (У2, У3, У5), помірний і холодний клімат УХЛ2, УХЛ4, тропічне (Т2) по ГОСТ 15150-69
  • cпеціальне виконання (для двигунів АИР71):
  • хімостійке (Х2), морське (ОМ2), з вбудованим температурним захистом (Б), підвищеної точності (П).

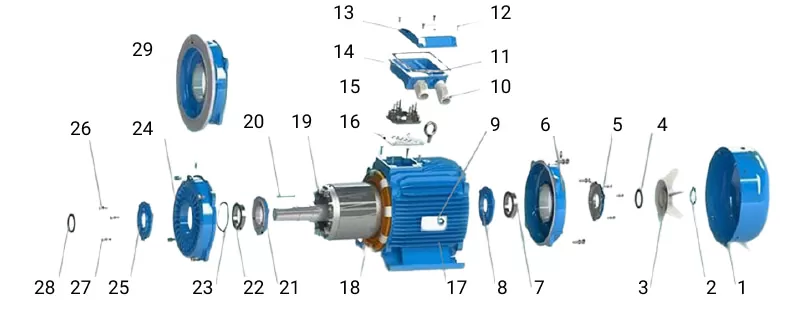

Улаштування асинхронного електродвигуна:

Влаштування загальнопромислового електродвигуна АИР

  1. Кожух вентилятора
  2. Підшипник задній
  3. Виводи обмотки
  4. Підшипник
  5. Зажим вентилятора
  6. Шильдик
  7. Прокладка під корпус
  8. Сальник
  9. Вентилятор
  1. Конденсатори
  2. Статор
  3. Підшипниковий щит
  4. Сальник
  5. Прокладка
  6. Обмотка статора
  7. Манжета
  8. Подшипник
  9. Винт
  1. Ротор
  2. Шпонка
  3. Підшипниковий щит
  4. Кришка клемної коробки
  5. Ключ
  6. Сальник
  7. Підшипник
  8. Брно
  9. Клемник
  10. Флянець

Купити електродвигун в компанії Електромотор Полтава

Полтавський завод Електромотор пропонує асинхронні електродвигуни трифазного/однофазного типу для машинобудування, металургії, станкобудування, атомної енергетики, будівництва, легкої, переробної промисловості, річного і морського флоту, тваринницьких і птахівницьких комплексах і т.д.

Менеджер ПАТ “Електромотор” допоможе з покупкою, підбором, сервісом і консультацією. Офіціальний сайт містить вичерпну технічну інформацію — параметри, характеристики, зображення, схеми підключення, креслення, таблиці розмірів. Купити електродвигун можна на офіційному сайті. Ціна на двигун змінюється від монтажного виконання, характеристик і кліматичних умов.
