Електродвигуни з вбудованим електромагнітним гальмом

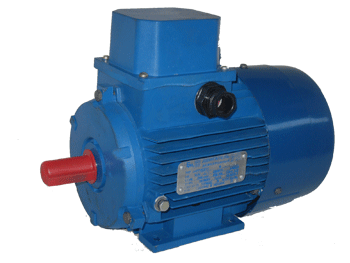

Електродвигун з електромагнітним гальмом

Двигуни призначені для привода механізмів електрополей, оброблюючих станків, автоматизованих транспортно-складських систем і других механізмів, що вимагають фіксованої зупинки. Двигуни мають вбудоване гальмо, що працює за принципом електромагніта. Катушка гальма ввімкнена послідовно з однієї з фаз обмотки двигуна. На катушку подається постійна напруга через випрямляючий прилад, розміщене під кришкою коробки виводів. Для роботы від мережі частоти 50Гц і 60 Гц.

Технічні характеристики при частоті 50 Гц і напруги 380 В

Тип двигуна Потужність, кВт Синхронна частота обертання, об/хв I ном А I пуск I ном М пуск М ном М макс М ном Ном.торм. момент, Нм
АИР71А2Е 0,75 3000 1,80 6,0 2,1 2,2 10
АИР71В2Е 1,1 3000 2,60 6,0 2,1 2,2 10
АИР71А4Е 0,55 1500 1,60 5,0 2,3 2,4 10
АИР71В4Е 0,75 1500 1,90 5,0 2,5 2,6 10
АИР71А6Е 0,37 1000 1,30 4,5 2,0 2,2 10
АИР71В6Е 0,55 1000 1,80 4,5 2,0 2,2 10
АИР71В8Е 0,25 750 1,10 4,0 1,8 1,9 10

Струм номінальний (I ном) вказаний для лінійної напруги 380 В.

Можливі виконання:

  • за способом монтажа:
    • на лапах (1М 1081), з флянцем (1М 3081, 3681), комбіновані (1М 1082, 2082, 2182, 3082, 3682), вбудовані (1М 5010) по ГОСТ 2479-79
