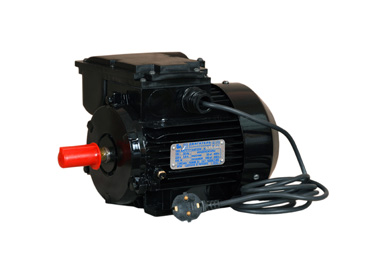

Призначені для комплектації ел. приводів різних механізмів побутової техніки (деревообробні станки, насоси, компресори і ін.) і замобів малої механізації побутового призначення (Кормоподрібнювачі, бетонозмішувачі та ін). Розраховані для роботи від мережі змінного однофазного струму. Частота мережі 50 и 60 Гц, напруга 220, 240 В, ступінь захисту IP54 (за замовленнямм IP55), клас ізоляції F.
Технічні характеристики
| Тип двигуна | Потужність, кВт | Синхронна частота обертання, об/хв | I ном А | I пуск I ном | М пуск М ном | М макс М ном | Рекомендована ємність | Масса, кг IM1081 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ср, мкФ | U, V | Сп, мкФ | U, V | ||||||||
| АИРМУТ63А2 АИСМУТ71А2 |
0,37 | 3000 | 3,0 | 5,5 | 1,6 | 2,0 | 16 | 400 | 130 | 330 | 5,6 |
| АИРМУТ63В2 АИСМУТ71В2 |
0,55 | 3000 | 4,5 | 5,5 | 1,3 | 2,0 | 16 | 400 | 90 | 330 | 6,7 |
| АИРМУТ63А4 АИСМУТ71А4 |
0,25 | 1500 | 2,1 | 4,5 | 1,4 | 1,6 | 10 | 400 | 60 | 330 | 5,6 |
| АИРМУТ63В4 АИСМУТ71В4 |
0,37 | 1500 | 3,0 | 5,0 | 1,4 | 1,8 | 12 | 400 | 40 | 330 | 6,7 |
| АИРУТ7102 | 0,55 | 3000 | 3,8 | 5,5 | 1,6 | 2,0 | 14 | 400 | 100 | 330 | 8,4 |
| АИРУТ71А2 АИСУТ80А2 |
0,75 | 3000 | 5,0 | 5,5 | 1,8 | 2,2 | 18 | 400 | 100 | 330 | 8,6 |
| АИРУТ71В2 АИСУТ80В2 |
1,1 | 3000 | 7,1 | 5,5 | 1,6 | 2,0 | 25 | 400 | 130 | 330 | 9,3 |
| АИРУТ71А4 АИСУТ80А4 |
0,55 | 1500 | 3,6 | 4,8 | 1,6 | 1,8 | 20 | 400 | 100 | 330 | 8,3 |
| АИРУТ71В4 АИСУТ80В4 |
0,75 | 1500 | 4,8 | 5,0 | 1,9 | 2,5 | 30 | 400 | 130 | 330 | 9,4 |
| АИРЗУТ71А2 АИСЗУТ80В2 |
0,55 | 3000 | 3,4 | 5,5 | 1,7 | 2,2 | 37 | 250 | 200 | 150 | 8,6 |
| АИРЗУТ71В2 АИСЗУТ80В2 |
0,75 | 3000 | 4,9 | 5,5 | 1,6 | 2,3 | 55 | 250 | 250 | 150 | 9,3 |
| АИРЗУТ71А4 АИСЗУТ80А4 |
0,37 | 1500 | 2,5 | 4,5 | 1,7 | 2,2 | 33 | 250 | 110 | 150 | 8,3 |
| АИРЗУТ71В4 АИСЗУТ80В4 |
0,55 | 1500 | 3,6 | 4,5 | 1,6 | 1,9 | 44 | 250 | 200 | 150 | 9,4 |
| АЭМУТ80А2 | 1,5 | 3000 | 9,44 | 5,5 | 1,8 | 2,1 | 32 | 400 | 150 | 330 | 12,0 |
| АИРУТ80А4 | 1,1 | 1500 | 7,0 | 4,0 | 1,6 | 2,0 | 32 | 400 | 100 | 330 | 11,9 |
| АИРУТ80В4 | 1,5 | 1500 | 9,4 | 4,0 | 1,6 | 2,0 | 40 | 400 | 130 | 330 | 13,5 |
| АИРУТ80В2 | 2,2 | 3000 | 13,5 | 5,0 | 1,0 | 2,0 | 50 | 400 | 100 | 330 | 15,0 |
Струм номінальний (I ном) вказаний для лінійної напруги 380 В.
Можливі виконання:
за способом монтажу: 1М 1081, 1М 2081, 1М 3081, 1М 3681
кліматичні: У3, У2, УХЛ4, 04
Умовні позначення:
УТ – однофазний, з двофазною обмоткою на статорі.
ЗУТ – однофазний, з трифазною обмоткою на статорі.
Для перегляду креслення натисніть на міні-ескіз фото-креслення
