Клапан перекидний

Клапан перекидний з електроприводом приназначений для регулювання вигрузки/завантаження зерна і продуктів його переробки з ємностей (шляхом перенаправлення потоків).
Застосовується на підприємствах зернопереробного комплекса, для покращення і спрощення завантажно/розвантажних операцій з різними видами зерна (пшениця, ячмінь, кукурудза).

Клапан перекидний представляє собою зварний корпус, всередині якого по осі повертається клапан, за допомогою важелів пов’язаний з мотор-редуктором. Для обмеження поворота клапана використовується пара кінцевих вимикачів, що взаємодіють з кулачком.

Можливий варіант виготовлення клапана пересувного без двигуна, з ручним приводом (КПДР 300/45).

Технічні характеристики

1 Кут відхилення від вертикальності, град 45
2 Площа робочого січення (не менше), м2 0,09
3 Час змінення положення клапану, с 6
4 Маса не більше, кг 50
5 Потужність привода, кВт 0,37
6 Електродвигун АИРМ 63 В6
7 Габаритні розміри, мм 646/660/426

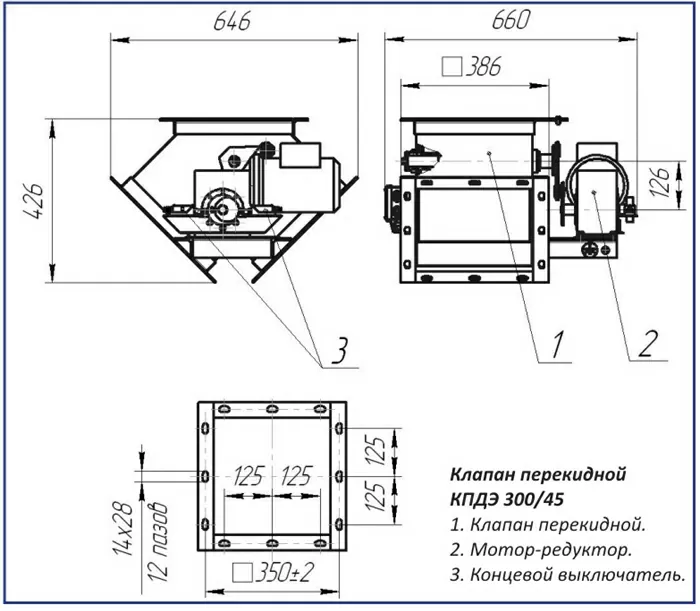

Креслення і влаштування клапана перекидного
