Трифазні електродвигуни АІР та АІРМ

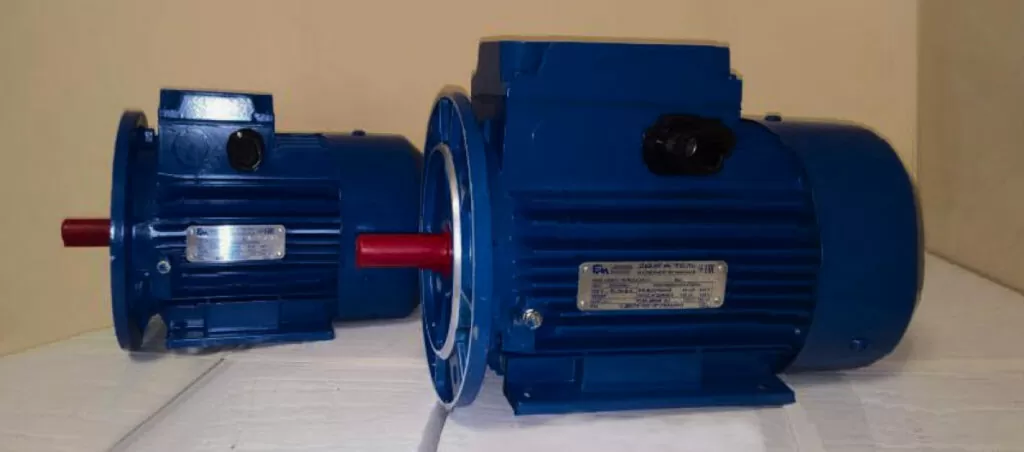

Трифазний загальнопромисловий електродвигун АІР ПАТ Електромотор
Електродвигуни АИР призначені для комплектації ел. приводів, насосів, різних механізмів у всіх сферах промисловості та аграрного комплекса. Розраховані для підключення мережі змінного струму 50/60 Гц, напруга 220/380/660 В. Ступінь захисту IP54, IP55, клас ізоляції F. На офіційному сайті Електромотор доступна покупка, таблиці з технічними характеристиками, габаритами, паспортом. Також в продажу однофазні АИР,Е АИРМ, вибухозахищені, двохшвидкісні, з вбудованим електромагнітним тормозом.

Каталог електродвигунів АИР, ПАТ Електромотор

Потужність, кВт Трифазні електродвигуни АІР
3000 об/хв 1500 об/хв 1000 об/хв 750 об/хв
0,18 АИР 56 А2 АИР 56 В4
0,25 АИР 56 В2 АИР 63 А4 АИР 63 В6 АИР 71 В8
0,37 АИР 63 А2 АИР 63 В4 АИР 71 А6 АИР 80 А8
0,55 АИР 63 В2 АИР 71 А4 АИР 71 В6 АИР 80 В8
0,75 АИР 71 А2 АИР 71 В4 АИР 80 А6 АИР 90 LA8
1,1 АИР 71 В2 АИР 80 А4 АИР 80 В6 АИР 90 LB8
1,5 АИР 80 А2 АИР 80 В4 АИР 90 L6 АИР 100 L8
2,2 АИР 80 В2 АИР 90 L4 АИР 100 L6 АИР 112 МА8
3 АИР 90 L2 АИР 100 S4 АИР 112 МА6 АИР 112 МВ8
4 АИР 100 S2 АИР 100 L4 АИР 112 МВ6 АИР 132 S8
5,5 АИР 100 L2 АИР 112 М4 АИР 132 S6 АИР 132 М8
7,5 АИР 112 М2 АИР 132 S4 АИР 132 М6
11 АИР 132 М2 АИР 132 М4

Технічні характеристики

Каталог двигунів Технічні характеристики електродвигунів АИР
Потужність, кВт Частота обертання, об/хв Обертаючий момент, Нм Струм, А Діаметр вала, мм Момент інерції, кг*м2 Iп/Iн КПД, % Вес, кг
АИР 56А2 0,18 2700 0,63 0,5 11 0,0002 5,3 65,7 4,7
АИР 56В2 0,25 2720 0,884 0,73 11 0,0003 5,3 68 5,1
АИР 63А2 0,37 2730 0,13 1 14 0,0003 5,7 69,7 5,5
АИР 63В2 0,55 2770 0,194 2,05 14 0,0004 5,7 72,7 6,4
АИР71А2 0,75 2840 2,54 1,17 19 0,0006 6,1 75 8,7
АИР71В2 1,1 2840 3,74 2,6 19 0,0008 6,9 76,4 10,4
АИР80А2 1,5 2850 4,97 3,46 22 0,0011 7 78,6 18
АИР80В2 2,2 2855 7,48 4,85 22 0,0018 7 81 15
АИР90L2 3 2860 10 6,34 24 0,0024 7,5 82,6 32
АИР100S2 4 2880 13,4 8,2 28 0,007 7,5 84 38
АИР100L2 5,5 2900 18,4 11,1 28 0,008 7,5 85,7 39
АИР112М2 7,5 2895 24,7 14,9 32 0,0185 7,5 87 49

Умовні позначення паспортних характеристик АИР и АИРМ:

  • Iном – номінальна сила струму при напрузі живлення 380В;
  • Iпуск/Iном – відношення пускового струму до номинального;
  • Мпуск/Мном – співвідношення моментів струму;
  • Мmax/Мном.

Габарити і приєднальні розміри АИР

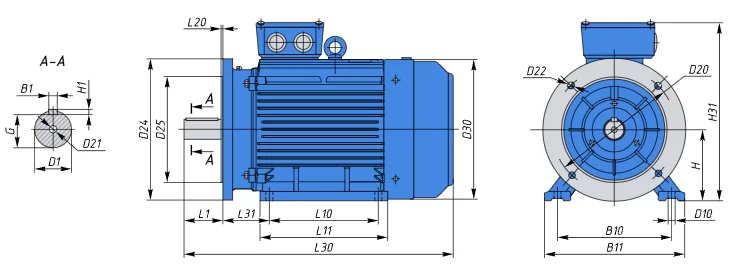

Креслення трифазного асинхронного електродвигуна АІР

Трифазні електродвигуни АИР Габаритні і приєднальні розміри
L L3 D4 H2 B1 B D5 L1 H1 D H L2 D2 D3 D1
АИР56А4 216 23 11 12,5 4 113 5,8 71 56 120 148 36 115 95 140
АИР56В2 165
АИР56В4 148
АИР56А2 165
АИР63А4 250 30 14 16 5 124 5,8 80 63 140 180 40 130 110 160
АИР63А6
АИР63В6
АИР63А2
АИР63В4
АИР63В2
АИР71В8 270 40 19 21,5 6 150 7 90 71 145 195 45 165 130 200
АИР71А6
АИР71А4
АИР71В6
АИР71В2
АИР71А2
АИР71В4
АИР80А8 310 50 22 24,5 6 165 10 100 80 175 214 50 165 130 200
АИР80В8
АИР80А6
АИР80А4
АИР80В6
АИР80А2
АИР80В4
АИР80В2
АИР90LА8 360 50 24 27 8 180 10 125 90 195 250 56 215 180 250
АИР90LВ8
АИР90L6
АИР90L4
АИР90L2
АИР100L8 385 60 28 31 8 205 12 140 100 215 270 63 215 180 250
АИР100L6
АИР100S4 112
АИР100S2
АИР100L4 140
АИР100L2
АИР112МА8 435 80 32 35 10 230 12 140 112 240 300 70 265 230 300
АИР112МА6
АИР112МВ8
АИР112МВ6
АИР112М4
АИР112М2
АИР132S8 470 80 38 41 10 270 12 140 132 275 345 89 300 250 345
АИР132S6
АИР132М8 510 178
АИР132S4 470 140
АИР132М6 510 178
АИР132М2
АИР132М4

Розшифровка умовних позначень з креслення асинхронного електродвигуна АИР:

  • L30 – довжина електромотора
  • H31 – висота електродвигуна
  • D30 – діаметр корпуса електродвигуна
  • D24 – діаметр флянця
  • L1 – довжина приєднальної частини
  • L10 – продольна відстань лап
  • L11 – відстань по лапам
  • L20 – ширина торця флянця
  • L31 – відстань двигуна по лапам
  • D1 – діаметр вала електродвигуна
  • G – товщина вала з урахуванням шпонки
  • D10 – діаметр отворів на лапах
  • D20 – міжосьева відстань отворів флянця
  • D22 – діаметр отворів фланца
  • D25 – діаметр торця фланца
  • H1 – висота шпонки
  • B1 – ширина шпонки
  • B10 – поперечна відстань отворів лап
  • B11 – поперечная ширина лап
  • H – висота осі
  • D21 – діаметр отворів

Виробник електричних двигунів АИР і АИРМ

Шильдик двиуна АИР Полтава - потужність, оберти
ПАТ Електромотор, Полтава більше 60 років створює, виробляє і продає по Україні і в країни ближнього зарубіжжя — стандартні і спеціальні трифазні/однофазні асинхронні електродвигуни АИР з короткозамкнутим ротором, потужністю від 0,18 до 7,5 кВт. Електромотори застосовуються в промисловості і аграрному комплексі: машинобудуванні, металургії, станкобудуванні, атомній енергетиці, будівництві, легкій, харчовій і переробній промисловості, морскому флоті, тваринницьких та птахівницьких комплексах.

Окрім трифазних електродвигунів АИР завод виробляє: Мотор-редуктори і редуктори РЧМ, NMRV, Насоси занурювальні ГНОМ, Вентилятори радиальні, Вакуумні насоси НВР, Компресорні станції, Задвижки рейкові для елеваторів, перекидні клапани.

Побутовій електроінструмент: Соковижималка шнекова СШ-1, Електромясорубки ЭМ-1 «МРІЯ», подрібнювачі кормів «Елікор», Маслопреси ПШУ-4, Електрокультиваторы, Прес-гранулятори, Електроточила, Кормоекструдери КЕШ-2, Доїльний апарат «Доярочка», Електрооблущувачі початків кукурудзи.

Модифікація і аналоги трифазних електромоторів АИР

Модернізовані серії АІР виготовляються для особливих умов експлуатації:

  • АИР112М2Е – з електромагнітним тормозом
  • АИР112М2Е2 – ЕМТ з розтормоджуючим приладом
  • АИРС112М2 – з підвищеним ковзанням
  • АИР112М2 Т2 – для вологого тропічного клімата
  • АИР112М2 ОМ2 – морське виконання;
  • АИР112М2 Х2 – хімостійкий захист двигуна.

Схеми підключення двигунів АІР до трьохфазної мережі 50 Гц

Електродвигун АИР підключають до трифазної мережі 50 Гц з напругою 220/380.

Схеми підключення електродвигунів АІР

На табличці асинхронного електродвигуна АІР завод вказує варіанти схем підключення “зірка Δ /трикутник Y 220/380 В” від якої живеться електромотор. Для підключення обмоток і підвода кабеля на двигуні є клемна коробка/ борно:

  • Схема «зірка» Обмотки підключені заводом-виробником за схемою «зірка» за замовчуванням. Данна схема забезпечує постійну тривалу роботу електродвигуна в мережі 380 В з максимальним ККД.
  • Схема «трикутник» Використовується для роботи в мережі 220 В. Підключення трифазного електродвигуна АИР, АИРМ  по схемі «трикутник» виконується тільки через конденсатор. Втрата потужності складає біля 30%.

Монтажне виконання лапи/флянець/малий флянець

В комбінованому виконанні IM2081 ціна на двигун збільшується на 5%

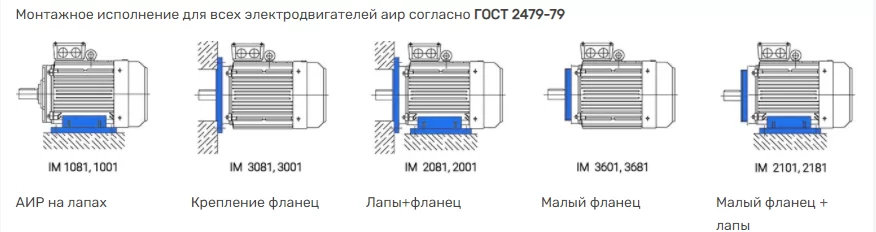

Види монтажного кріплення трифазних двигунів

Спосіб монтажу:

  • на лапах (1081),
  • комбінований (2081, 2181)
  • з флянцем (3081, 3681)

Кліматичні:

  • помірний клімат У2, У3, У5,
  • помірний холодний клімат УХЛ2 УХЛ4

Спеціальні викрнання:

  • Х2 – хімостійкі
  • Ом2 – морскі
  • Б – вбудованого температурного захисту
  • П – повишенної точності
  • Тропічне Т2 по гост 15150-69

Умови експлуатації АІР

Електричні мотори рекомендується експлуатувати в діапазоні умов згідно ДСТУ:

  • Температура навколишнього середовища – від – 45 до + 40 °С
  • Висота над рівнем моря – не вище 1000 м
  • Вміст пилу в повітрі – до 10 мг/м3
  • Відносна вологість при 25 °С – 80 %
  • Номінальний режим роботи – S1 по ГОСТ 183-74
  • Ступень захисту – IP54 по ГОСТ 17494-87
  • Частота мережі – 50 Hz ±2 %
  • Навколишнє середовище – вибухобезпечне, без токопроводячого пилу, агресивних газів и парів в концентраціях, як метал і ізоляція
  • Кліматичне виконання – У1, У2, УЗ, У5, Т2, ТЗ, Т1.УХЛ1, УХЛ2, УХЛ4 по ГОСТ 15150-69
  • Напруга живлення – 220/380 ±10 %;

Продаж з офіційного сайту ПАТ Полтава Електромотор

Прийом/видача обладнання ПАТ Електромотор
Відділ продаж ПАТ “Електромотор” допоможе з покупкою, підбором, сервісом і консультацією. Офіційний сайт містить вичерпну технічну інформацію – параметри, характеристики, зображення, схеми підключення, креслення, таблиці розмірів електродвигунів АИР.

Купити електродвигун АІР

Купити АИР, АИРМ можна на офіційному сайті. Ціна на двигуни змінюється від способу монтажа, спеціальних виконань і климатичних умов.
