Редуктор РЧМ 50

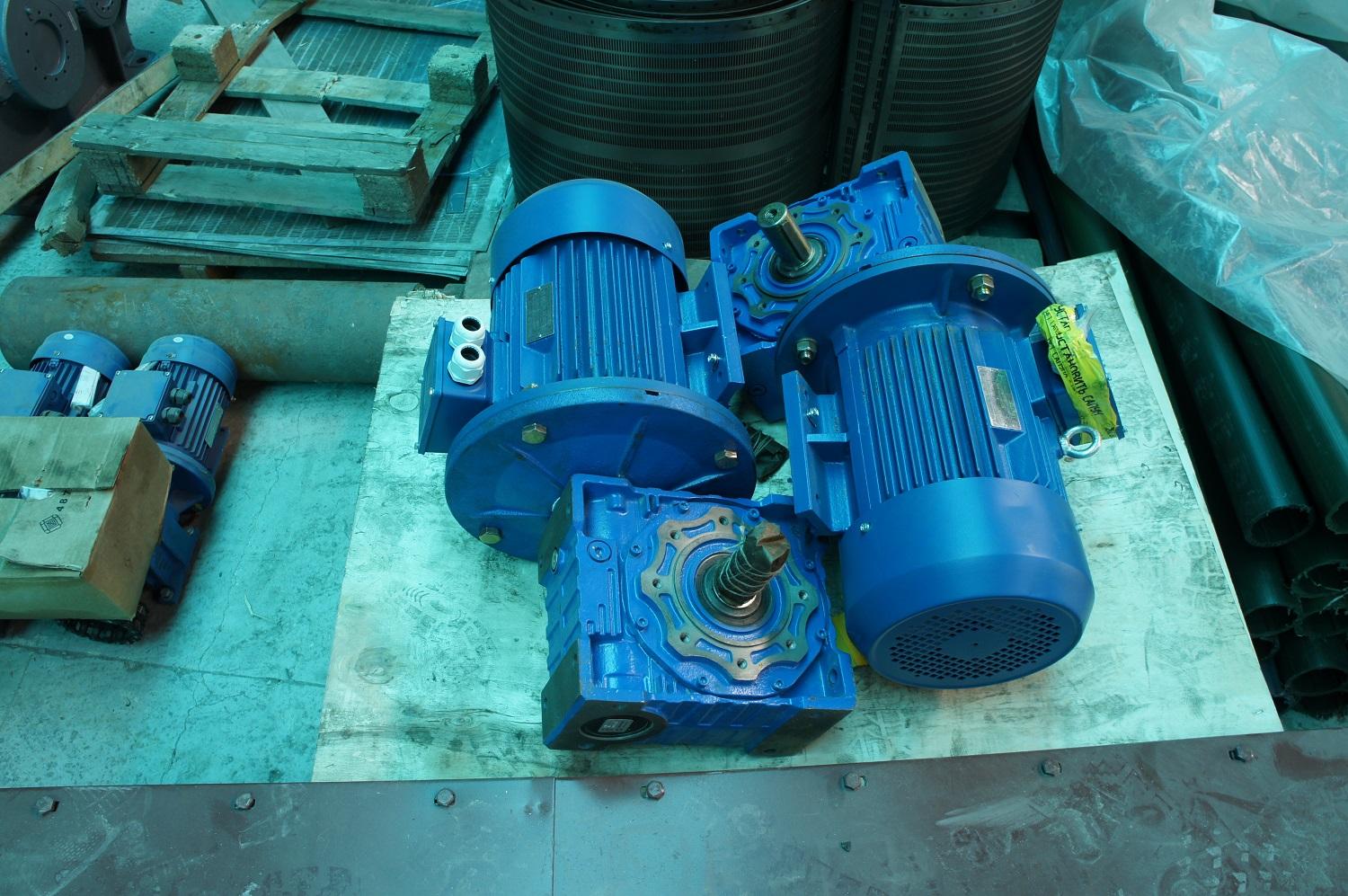

Редуктор РЧМ 50 – це одноступінчастий черв’ячний мотор-редуктор спроєктований на базі редуктора NMRV 050. Служить РЧМ 50 для зниження частоти обертання вихідного валу з підвищенням крутного моменту Hm. Великий діапазон передавальних чисел 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Міжосьова відстань 50мм, корпус виконаний з алюмінію. Серія РЧМ 50 з міжосьовою відстанню 50мм працюють від мережі змінного струму 220/380 частотою 50 Гц.

РЧМ 50 має приєднувальний фланець з боку вихідного та вхідного валу. Вихідний вал – порожнистий з двостороннім виходом, вхідний – порожнистий. Збільшення опір осьовим навантаженням виходить за рахунок установки радіальноупорних підшипників на черв’яку. Збільшення терміну служби, ККД та зниження шуму редукторів РЧМ50, зубчастий вінець черв’ячного колеса відлитий з бронзи, черв’ячний вал виготовляють із сталі з поверхневим загартуванням.

Область застосування редукторів типу РЧМ50: машинобудування, деревообробна галузь, сільське господарство, будівництво, нестандартне обладнання і т.д.

Технічні характеристики РЧМ50

Паспортні характеристики РЧМ50 аналогічні характеристикам редуктора NMRV 050. Для точного підбору редуктора типу РЧМ 50 дивіться передатне число, номінальний крутний момент Нм.

Тип редуктора		РЧМ-50
Тип електродвигуна		АІРМ63А6		АІРМ63А4		АІРМ63В6		АІРМ63В4		АИР71А6		АІР71А4		АІР71В6		АІР71В4
Р1, кВт		0,18		0,25		0,25		0,37		0,37		0,55		0,55		0,75
n1, об/хв.		1000		1500		1000		1500		1000		1500		1000		1500
Передаточне співвідношення, i	10							140	22	91	33	135	33	91	49	135	44
	15							91	31	61	46	90	48	61	68	90	63
	20			69	27	44	42	68	40	45	60	67	52
	25			55	32	35	48	54	48			54	61
	30			46	37	29	56	45	55			45	71
	40			34	43	22	64	34	64
	50	17	56	27	53
	60	14	62	23	59
	80	11	75	17	70
	100			14*	60*
Параметр		n2	M2	n2	M2	n2	M2	n2	M2	n	M2	n2	M2	n2	M2	n2	M2

Умовні позначення з таблиці характеристик редукторів РЧМ50:

• n1 — число обертів на вхідному валу редуктора, (синхронна частота обертання електродвигуна), об/хв
• n2 — число обертів на вихідному валу редуктора, об/хв
• M2 — обертаючий момент на вихідному валу редуктора, Нм
• P1 — потужність на вхідному валу редуктора (корисна потужність електродвигуна) кВт
• * — виготовляється за індивидуальним замовленням

Купити черв’ячний редуктор РЧМ50

Купити редуктори типу РЧМ50 із передавальними числами 10; 15; 20; 25; 30; 40; 50; 60; 80; 100, можна на заводі Полтава Електромотор. Відділ продажів ПрАТ “Полтава Електромотор” допоможе підібрати, купити редуктор РЧМ50 з двигуном АІР, АІРМ під Ваші завдання.
