Редуктор NMRV 030

Редуктор NMRV 030 – одноступеневий черв’ячний мотор-редуктор з передатними числами від 7,5 до 100. Виготовляється в алюмінієвому корпусі з міжосьовою відстанню черв’ячної передачі 30 мм. Черв’ячні редуктори NMRV 30 виготовляються в Італії (Motovario), безліччю заводів у Китаї, Туреччині (PMRV 030). Завдяки використанню передових технологій відрізняється високою точністю черв’ячної передачі з практично відсутнім люфтом, що забезпечує плавну і безшумну роботу при помірних навантаженнях.

У нас можна купити мотор-редуктор NMRV 030 з бічними фланцями FA/FB/FC/FD, одностороннім або двостороннім вихідним валом, реактивною тягою.

Технічні характеристики редуктора NMRV 030

У таблиці представлені технічні характеристики одноступеневого черв’ячного редуктора NMRV-030: обороти редуктора, передатне число, кВт електродвигуна, крутний момент, сервіс фактор, ККД. Ці параметри необхідні для правильного підбору NMRV 30 для покупки.

Редуктор черв’ячний одноступінчатий	Передатне число	Оберти вихідного валу, об/хв	Характеристики електродвигуна		Крутний момент, Нм	ККД
			Частота обертання, об/хв	Потужність, кВт
NMRV 030	7,5	373	2800	0,37	8	0,86
	10	280		0,37	11	0,84
	15	187		0,25	10	0,79
	20	140		0,18	9	0,73
	25	112			12	0,77
	30	93			12	0,66
	40	70			17	0,68
	50	56		0,12	13	0,64
	60	47			12	0,50
	80	35		0,9	14	0,56
	100	28			15	0,48
	7,5	187	1400	0,18	8	0,84
	10	140			10	0,82
	15	93			14	0,77
	20	70		0,12	12	0,72
	25	56			15	0,75
	30	47			16	0,65
	40	35			22	0,67
	50	28			26	0,63
	60	23		0,09	18	0,49
	80	18			27	0,55
	100	14			29	0,47
	7,5	120	900	0,09	6	0,82
	10	90			8	0,80
	15	60			11	0,75
	20	45			13	0,71
	25	36			18	0,74
	30	30			18	0,64
	40	23			25	0,66
	50	18			29	0,62
	60	15			28	0,48
	80	11			41	0,54
	100	9			44	0,46

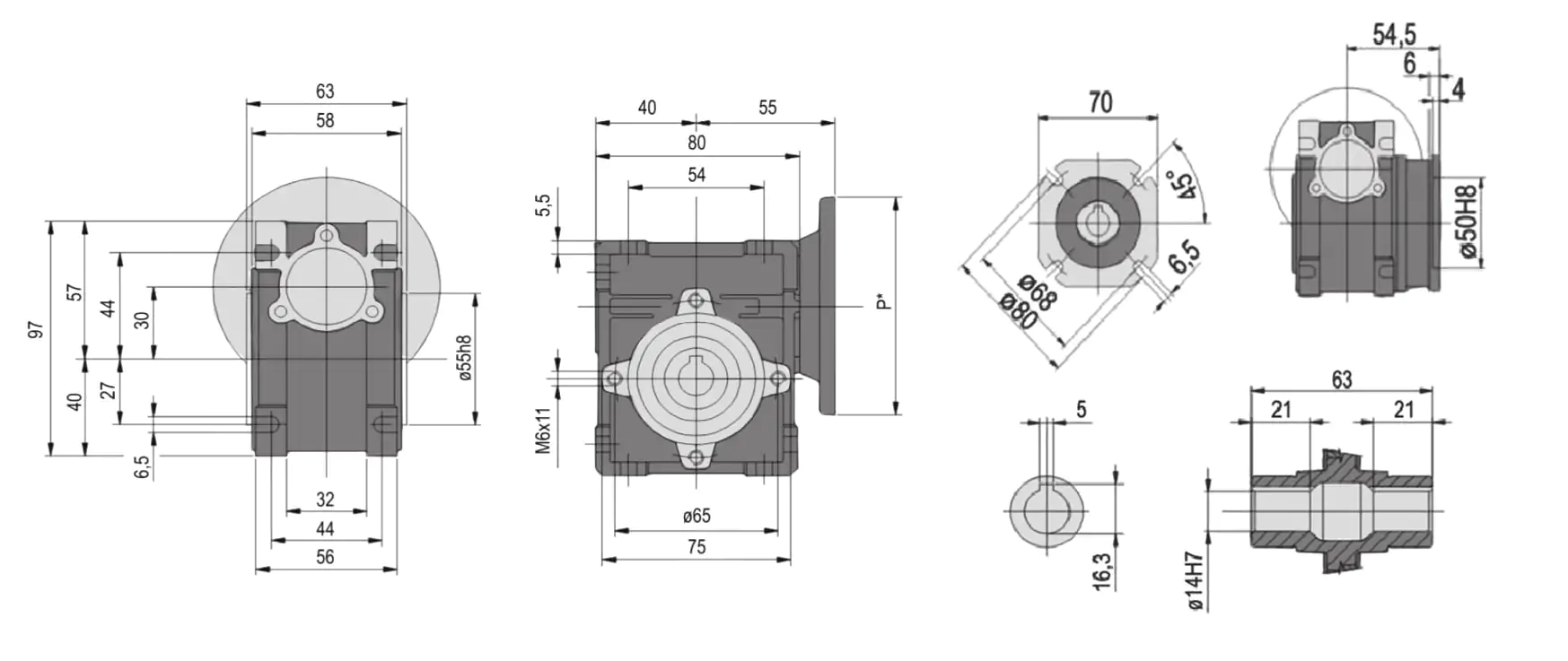

Креслення черв’ячного мотора-редуктора NMRV 030

На кресленні вказані габаритні та приєднувальні розміри мотор-редуктора NMRV-030.

Довжина та діаметр вихідного валу

Редуктор NMRV 030 виготовляється з полим валом під шпонку діаметром 14 мм. У нас можна придбати односторонній або двосторонній вихідний вал, розміри та діаметри вказані нижче на кресленні

Приєднувальні розміри під електродвигун

З’єднання NMRV 30 з електродвигуном відбувається через стандартизований фланець (PAM), який забезпечує співвісність валів та механічний зв’язок між ними. Електродвигун вставляється в редуктор, утворюючи єдиний вузол, в якому фланець двигуна центрується і кріпиться до фланця редуктора, а потім двигун з’єднується з вхідним валом редуктора.

Розміри приєднувального фланця редуктора NMRV відповідають Європейському стандарту DIN. Для приєднання двигунів стандарту ДЕРЖСТАНДАРТ у деяких випадках необхідна установка перехідних втулок, так як діаметр валу може не збігатися.

Мотор-редуктор NMRV-030	Діаметр фланця			Діаметр валу в залежності від передатного числа
	по замку	по центру отворів кріплення	зовнішній	7,5	10	15	20	25	30	40	50	60	80	100
56В5	80	100	120	9	9	9	9	9	9	9	9	9	9	–
56В14	50	65	80
63В5	95	115	140	11	11	11	11	11	11	11	11	–	–	–
63В14	60	75	90

Монтажне виконання та варіанти збірки

Редуктор NMRV 030 має можливість встановлення черв’яка в будь-якому монтажному виконанні. Розташування черв’яної передачі впливає на обсяг масла в редукторі.

Розшифровка маркування одноступеневого редуктора NMRV 030

Розшифровка маркування редуктора NMRV 030 25 63В14:

• NMRV – тип редуктора;
• 030 – міжосьова відстань;
• 25 – передатне число;
• 63B14 – умовне позначення розміру фланця під електродвигун.

Купити редуктор NMRV 030

На сайті Електромотор Полтава можна купити черв’ячні редуктори NMRV 030 провідних виробників Китаю, Італії, Туреччини з широким вибором передатних чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуємо однофазними або трифазними асинхронними двигунами з частотою обертання 3000, 1500, 1000, 750 обертів на хвилину. Консультації щодо підбору Вам нададуть наші професійні менеджери ПрАТ “Полтава Електромотор”.

Купуючи редуктор NMRV 30 у Заводу Полтава Електромотор ви отримуєте:

1. Заводську гарантію 12 місяців та можливість післягарантійного обслуговування;
2. Можливість оплати зручним для вас способом – рахунок-фактура з ПДВ або без, післяплата, при самовивезенні зі складу;
3. Доставка по Україні будь-яким перевізником – Нова Пошта, Укрпошта, САТ, Делівері;
4. Знижки для постійних клієнтів та оптових замовлень.

Ціна на редуктор NMRV 030

Ціна одноступінчатого редуктора NMRV 030 без електродвигуна:

• Італійський NMRV 030 – від 5000 грн
• Китайський NMRV 030 – від 2000 грн

Чому найкраще зробити вибір на користь редуктора NMRV 030 виробника Італії чи Китаю? Дана модель охоплює великий діапазон можливих оборотів вихідного валу – від 7 до 373 об/хв та має невелику вагу – 1,2 кг. Полегшений алюмінієвий корпус швидко віддає тепло і захищає механізм від перегріву. Компактні розміри, що здешевлює доставку. Зверніть увагу на технічні характеристики редуктора для правильного підбору:

1. Частота обертання вихідного валу;
2. Діаметр валу;
3. Діаметр фланця;
4. Передатне число;
5. Потужність електродвигуна;
6. Коефіцієнт корисної дії;
7. Габаритні розміри редуктора.

Правильний вибір цих параметрів дозволить забезпечити оптимальну роботу редуктора NMRV 030 у Вашому обладнанні.
