Редуктор NMRV 090

Редуктор NMRV 090 – одноступеневий черв’ячний мотор-редуктор з передатними числами від 7,5 до 100. Виготовляється в алюмінієвому корпусі з міжосьовою відстанню черв’ячної передачі 90 мм. Черв’ячні редуктори NMRV 90 виготовляються в Італії (Motovario), безліччю заводів у Китаї, Туреччині (PMRV 090). Завдяки використанню передових технологій відрізняється високою точністю черв’ячної передачі з практично відсутнім люфтом, що забезпечує плавну і безшумну роботу при помірних навантаженнях.

У нас можна купити мотор-редуктор NMRV 090 з бічними фланцями FA/FB/FC/FD, одностороннім або двостороннім вихідним валом, реактивною тягою.

Технічні характеристики редуктора NMRV 090

У таблиці представлені технічні характеристики одноступеневого черв’ячного редуктора NMRV-090: обороти редуктора, передатне число, кВт електродвигуна, крутний момент, сервіс фактор, ККД. Ці параметри необхідні для правильного підбору NMRV 90 для покупки.

Редуктор черв’ячний одноступінчатий	Передатне число	Оберти вихідного валу, об/хв	Характеристики електродвигуна		Крутний момент, Нм	ККД	Сервіс-фактор
			Частота обертання, об/хв	Потужність, кВт
NMRV 090	7,5	373	2800	5,5	129	0,92	2,07
	10	280			170	0,91	1,59
	15	187			243	0,86	1,13
	20	140			321	0,86	1,03
	25	112		4	291	0,85	0,99
	30	93			336	0,82	1,12
	40	70		3	320	0,78	1,09
	50	56		2,2	286	0,76	1,07
	60	47			325	0,72	0,90
	80	35		1,5	284	0,70	0,87
	100	28		1,1	244	0,66	0,87
	7,5	187	1400	4,8	223	0,91	1,66
	10	140			292	0,89	1,26
	15	93		4	354	0,86	1,06
	20	70		3	347	0,85	1,23
	25	56		2,2	310	0,83	1,20
	30	47		3	483	0,79	1,01
	40	35		2,2	451	0,75	1,01
	50	28		1,5	371	0,73	1,05
	60	23		1,1	311	0,69	1,18
	80	18		0,92	317	0,63	1,01
	100	14		0,75	305	0,60	0,95
	7,5	120	900	2,2	157	0,90	2,62
	10	90			205	0,88	1,98
	15	60			295	0,84	1,42
	20	45			380	0,81	1,19
	25	36		1,8	278	0,79	0,94
	30	30		2,2	527	0,75	0,99
	40	23		1,5	454	0,71	1,08
	50	18		1,1	399	0,68	1,07
	60	15		0,75	307	0,64	1,29
	80	11			377	0,59	0,90
	100	9		0,55	318	0,55	0,96

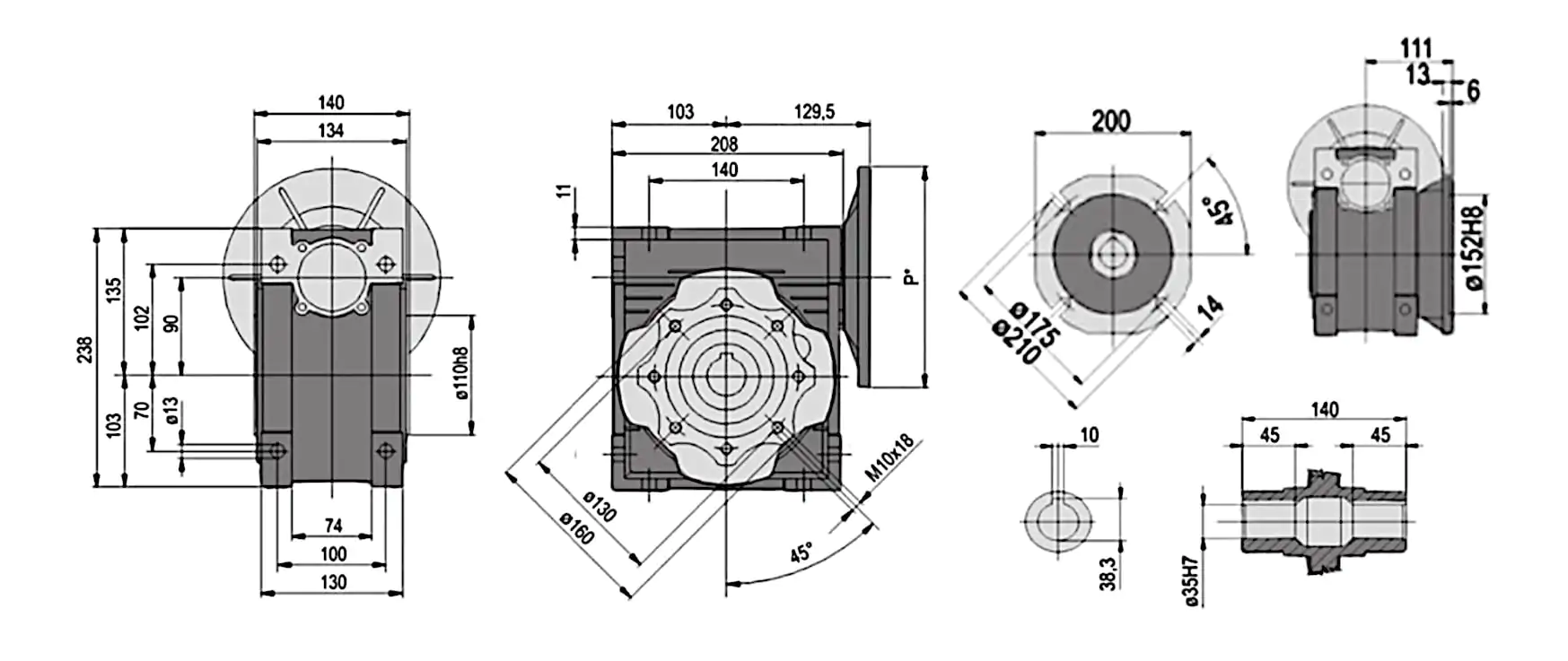

Креслення черв’ячного мотора-редуктора NMRV 090

На кресленні вказані габаритні та приєднувальні розміри мотор-редуктора NMRV-090.



Довжина та діаметр вихідного валу

Редуктор NMRV 090 виготовляється з полим валом під шпонку діаметром 35 мм. У нас можна придбати односторонній або двосторонній вихідний вал, розміри та діаметри вказані нижче на кресленні

Приєднувальні розміри під електродвигун

З’єднання NMRV 90 з електродвигуном відбувається через стандартизований фланець (PAM), який забезпечує співвісність валів та механічний зв’язок між ними. Електродвигун вставляється в редуктор, утворюючи єдиний вузол, в якому фланець двигуна центрується і кріпиться до фланця редуктора, а потім двигун з’єднується з вхідним валом редуктора.

Розміри приєднувального фланця редуктора NMRV відповідають Європейському стандарту DIN. Для приєднання двигунів стандарту ДЕРЖСТАНДАРТ у деяких випадках необхідна установка перехідних втулок, так як діаметр валу може не збігатися.

Мотор-редуктор NMRV-090	Діаметр фланця			Діаметр валу в залежності від передатного числа
	по замку	по центру отворів кріплення	зовнішній	7,5	10	15	20	25	30	40	50	60	80	100
80В5	130	165	200	–	–	–	–	–	–	19	19	19	19	19
80В14	80	100	120
90В5	130	165	200	24	24	24	24	24	24	24	24	24	–	–
90В14	95	115	140
100/112В5	180	215	250	28	28	28	28	28	28	–	–	–	–	–
100/112B14	110	130	160

Монтажне виконання та варіанти збірки

Редуктор NMRV 090 має можливість встановлення черв’яка в будь-якому монтажному виконанні. Розташування черв’яної передачі впливає на обсяг масла в редукторі.

Розшифровка маркування одноступеневого редуктора NMRV 090

Розшифровка маркування редуктора NMRV 090 25 90В5:

• NMRV – тип редуктора;
• 090 – міжосьова відстань;
• 25 – передатне число;
• 90B5 – умовне позначення розміру фланця під електродвигун.

Купити редуктор NMRV 090

На сайті Електромотор Полтава можна купити черв’ячні редуктори NMRV 090 провідних виробників Китаю, Італії, Туреччини з широким вибором передатних чисел 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Комплектуємо однофазними або трифазними асинхронними двигунами з частотою обертання 3000, 1500, 1000, 750 обертів на хвилину. Консультації щодо підбору Вам нададуть наші професійні менеджери ПрАТ “Полтава Електромотор”.

Купуючи редуктор NMRV 90 у Заводу Полтава Електромотор ви отримуєте:

1. Заводську гарантію 12 місяців та можливість післягарантійного обслуговування;
2. Можливість оплати зручним для вас способом – рахунок-фактура з ПДВ або без, післяплата, при самовивезенні зі складу;
3. Доставка по Україні будь-яким перевізником – Нова Пошта, Укрпошта, САТ, Делівері;
4. Знижки для постійних клієнтів та оптових замовлень.

Ціна на редуктор NMRV 090

Ціна одноступінчатого редуктора NMRV 090 без електродвигуна:

• Італійський NMRV 090 – від 18310 грн
• Китайський NMRV 090 – від 8700 грн

Чому найкраще зробити вибір на користь редуктора NMRV 090 виробника Італії чи Китаю? Дана модель охоплює великий діапазон можливих оборотів вихідного валу – від 7 до 373 об/хв та має невелику вагу – 13 кг. Полегшений алюмінієвий корпус швидко віддає тепло і захищає механізм від перегріву. Компактні розміри, що здешевлює доставку. Зверніть увагу на технічні характеристики редуктора для правильного підбору:

1. Частота обертання вихідного валу;
2. Діаметр валу;
3. Діаметр фланця;
4. Передатне число;
5. Потужність електродвигуна;
6. Коефіцієнт корисної дії;
7. Габаритні розміри редуктора.

Правильний вибір цих параметрів дозволить забезпечити оптимальну роботу редуктора NMRV 090 у Вашому обладнанні.
